Wenzhou Shangming Electric Co., Ltd.는 프리미엄 전기 장비의 선도적인 제조업체이자 공급업체입니다.

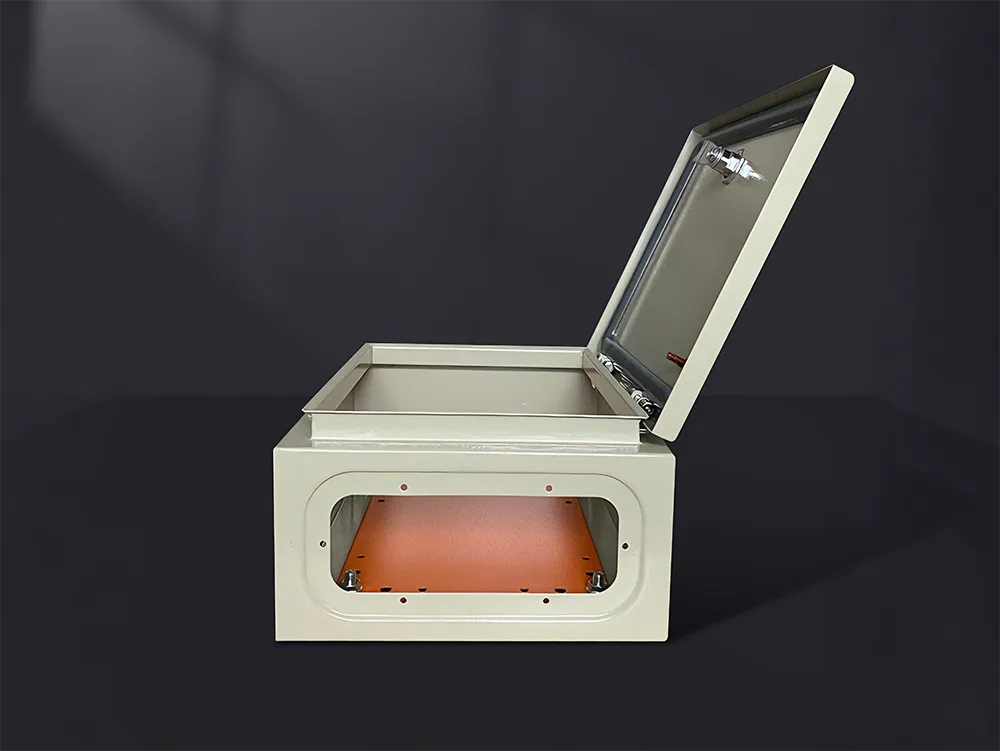

샹밍배전함 인클로저의 신뢰할 수 있는 제조업체이자 공급업체입니다. 광범위한 경험을 바탕으로 당사는 다양한 재질과 사양의 제품을 제공하며, 귀하의 특정 요구 사항에 맞는 맞춤형 솔루션도 제공할 수 있습니다.

주요 특징

1. 물리적 보호: 먼지, 물, 이물질 침입으로부터 보호하는 동시에 사람과 충전 부품 간의 우발적인 접촉을 방지합니다.

2. 안전 격리: 고전압, 고전류 장비를 작동 환경으로부터 분리하여 감전 및 화재 위험을 줄입니다.

3. 부품 장착 플랫폼: 분전함 인클로저에는 DIN 레일, 장착 브래킷 및 사전 드릴링된 구멍이 있어 회로 차단기 및 전기 계량기와 같은 구성 요소의 표준화된 설치를 용이하게 합니다.

4. 전자파 차폐: 내부 제어 회로에 대한 외부 전자기 간섭의 영향을 최소화합니다.

5. 환경 적응성: 다양한 재질과 보호등급을 적용하여 실내, 실외, 산업현장 등 다양한 환경에 적합한 인클로저입니다.

구조적 구성요소

캐비닛 도어: 투명 도어와 견고한 도어 옵션으로 제공됩니다. 맞춤형 구성은 Shangming에서 제공됩니다.

장착 플레이트: 구성 요소를 내부적으로 고정하는 데 사용되는 금속판. 캐비닛 외부에서 쉽게 조립할 수 있도록 분리 가능합니다.

녹아웃: 다양한 직경의 케이블을 수용할 수 있도록 설계된 사전 천공된 케이블 입구 포트입니다.

씰링 개스킷: 도어 패널 주변을 감싸는 고탄성 개스킷으로 지정된 IP 보호 등급을 보장하는 데 중요한 요소입니다.

접지 볼트: 금속 인클로저를 안정적으로 접지하여 인클로저에 전기가 통하는 것을 방지하는 데 필수적입니다.

응용 시나리오

I. 저압 배전 시스템 구축

당사의 배전함 인클로저는 상업용 건물, 주거용 층 및 공공 장소의 배전을 위한 배전함 역할을 합니다.

이는 회로 차단기 및 잔류 전류 장치와 같은 구성 요소를 위한 장착 플랫폼 역할을 하여 표준화된 배선 및 안전 보호를 촉진하는 동시에 배전 시스템의 전반적인 깔끔함과 안전성을 향상시킵니다.

II. 산업 장비 및 자동화 제어

이는 기계용 제어 박스, 자동화 생산 라인용 제어 캐비닛, PLC 제어 시스템용 인클로저 역할을 합니다.

내부에는 접촉기, 계전기 및 제어 모듈과 같은 구성 요소가 내장되어 있어 전기 장비를 먼지와 오일 오염으로부터 보호하는 동시에 장비 통합 및 유지 관리를 용이하게 합니다.

III. 실외 배전 및 엔지니어링 프로젝트

임시 실외 전원 상자, 건설 현장용 배전 장치, 도로 조명용 제어 상자 역할을 합니다.

이러한 용도에 맞는 맞춤형 제품이 필요한 경우 물, 먼지, 비에 대한 저항성을 보장하기 위해 높은 보호 등급(예: IP54/IP65)을 선택하는 것이 좋습니다.

IV. 태양광 및 신에너지 시스템

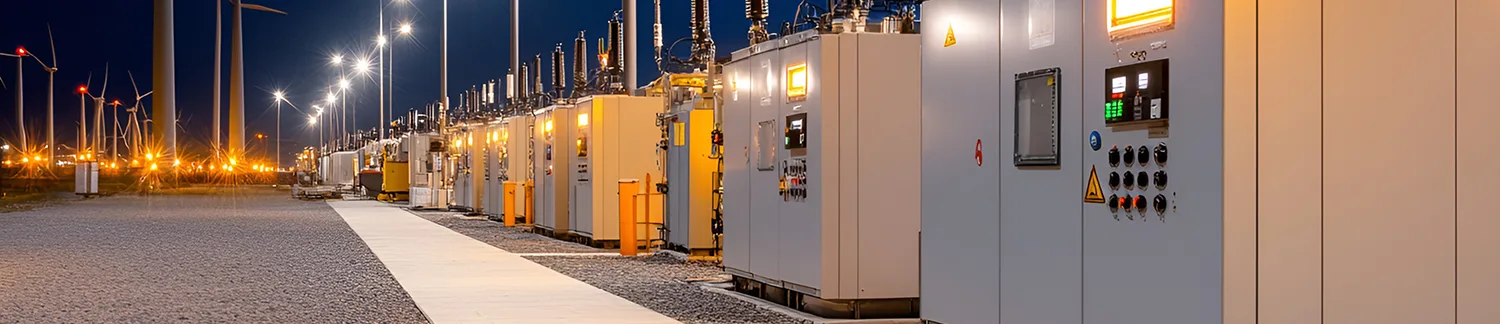

샹밍은 다음을 위한 인클로저를 제공합니다.PV 결합기 상자, 그리드 연결 PV 캐비닛 및 에너지 저장 시스템용 제어 상자.

새로운 에너지 장비의 기본 하우징인 이 인클로저는 보호, 격리 및 장착 공간을 제공하여 장기간 실외 작동에 대한 요구 사항을 지원합니다.

V. 통신 및 인프라

통신 장비용 컨트롤 박스, 저전압 시스템용 분전함, 감시 시스템용 전원 공급 장치 박스 등을 맞춤 제작하려면 당사에 문의하세요.

이를 통해 통신 전력 장비를 보호하고 외부 간섭 및 환경 영향을 방지하며 전반적인 시스템 안정성을 향상시킵니다.

배전함 인클로저를 선택할 때 어떤 요소를 고려해야 합니까?

1. 치수 및 사양

선택할 때 단순히 구성 요소에 꼭 맞는 인클로저를 선택하지 않는 것이 좋습니다. 내부 부품이 차지하는 면적은 베이스 플레이트 면적의 80%를 초과해서는 안 됩니다. 나머지 20%의 공간은 배선, 열 방출 및 향후 확장 가능성을 위해 예약되어 있습니다. 그러므로 항상 선택에 여유를 두어야 합니다.

깊이와 관련하여 회로 차단기(작동 핸들 포함), 배선 덕트 및 인클로저 도어 자체의 결합된 깊이를 고려해야 합니다. 이는 상당한 깊이 요구 사항이 있는 고전류 성형 케이스 회로 차단기의 경우 특히 중요합니다. 이를 고려하지 않으면 문이 제대로 닫히지 않을 수 있습니다.

2. 보호 등급(IP 코드)

설치 환경의 심각도에 따라 적절한 보호 등급을 선택하십시오.

실내 사무실/복도: IP30 – IP40이면 충분합니다.

산업 작업장: 먼지와 물 튀김으로부터 보호하기 위해 IP54가 권장됩니다.

실외/태양광 시스템: IP65 이상이 필수이며 도어 이음매에는 연속적이고 통합된 밀봉 개스킷이 있어야 합니다.

3. 재료 및 내식성

냉간 압연 강철: 가장 건조한 실내 환경에 적합한 가장 다양한 옵션입니다.

스테인레스 스틸(304/316): 염수 분무 노출이 많은 제약, 식품 가공 및 해안 환경에 적합합니다. 스테인레스 스틸 316은 304에 비해 내식성이 우수합니다.

4. 열 관리

열 관리는 고전력 배전함에서 종종 간과되는 측면입니다. 다음 시나리오를 기반으로 선택하는 것이 좋습니다.

수동 냉각: 인클로저 내에서 발생하는 열이 최소인 경우 완전히 밀봉된 인클로저가 적합합니다.

능동 냉각: 인클로저에 가변 주파수 드라이브(VFD), 소프트 스타터 또는 고전류 접촉기와 같은 구성 요소가 있는 경우 환기 루버가 장착된 인클로저를 선택해야 합니다. 경우에 따라 축 냉각 팬용 장착 구멍이 미리 뚫려 있는 모델을 선택해야 할 수도 있습니다.

햇빛 차단: 실외 인클로저의 경우 직사광선으로 인해 내부 온도가 급등하는 것을 방지하기 위해 이중 지붕 구조를 권장합니다.

5. 설치 및 작동의 용이성

문 열림 방향: 설치 현장의 사용 가능한 공간을 고려하여 왼쪽으로 열리는 문과 오른쪽으로 열리는 문 중 어느 쪽이 더 편리한지 결정합니다. Shangming의 일부 고급 인클로저에는 뒤집을 수 있는 도어가 있습니다(왼쪽이나 오른쪽에서 열리도록 구성 가능).

케이블 입출구: 케이블이 엔클로저 상단 또는 하단에서 들어오고 나가는지 확인합니다. 탈착식 플랜지 플레이트가 장착된 인클로저를 선택하는 것이 좋습니다. 플랜지 플레이트에 케이블 입구 구멍을 뚫는 것은 인클로저 본체에 직접 구멍을 뚫는 것에 비해 더 큰 유연성을 제공하고 우수한 밀봉을 보장합니다.

잠금 유형: 표준 산업용 삼각 잠금 장치, 열쇠형 플러시 잠금 장치 또는 화재 안전 캠 잠금 장치.

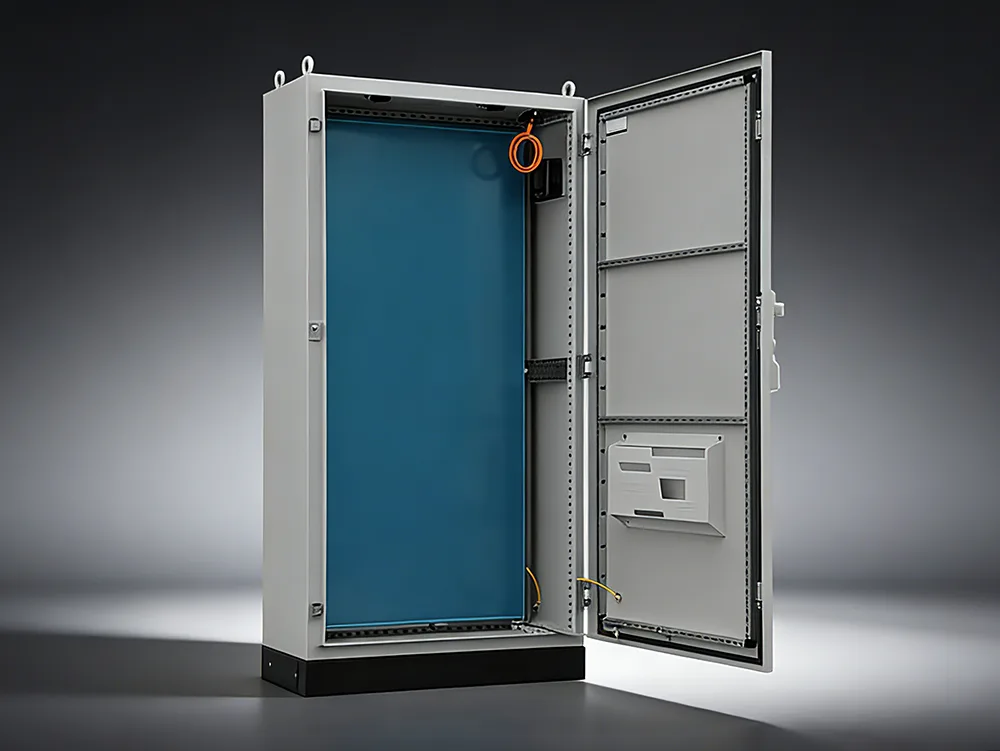

다양한 종류 외에도배포 상자 인클로저, Shangming은 고품질 제품 라인업의 핵심 구성 요소인 바닥형 배전 캐비닛 인클로저도 제공합니다. 원스톱 맞춤형 솔루션과 공장에서 직접 가격 책정의 혜택을 받으려면 당사를 장기 공급업체로 선택하세요.

주요 특징

높은 내하중 능력: 플로어 스탠딩 배전 캐비닛 인클로저의 경우 일반적으로 두께 2.0mm 이상의 냉간 압연 강판을 사용하며 용접 또는 조립하여 구조를 형성합니다. 이러한 견고한 구조 덕분에 캐비닛은 무거운 프레임형 회로 차단기, 단면적이 큰 구리 버스바 및 변압기 케이블을 안전하게 지지할 수 있습니다.

모듈형 디자인: 내부에는 모듈식 구멍 패턴 시스템이 있어 특정 요구 사항에 맞게 대들보와 장착 플레이트를 유연하게 조정할 수 있습니다. 이 디자인은 필요할 때마다 편리한 업그레이드와 확장을 용이하게 합니다.

환기 및 열 방출: 일반적으로 캐비닛 내부에 존재하는 높은 전류 수준을 고려하여 인클로저 상단에는 배기구, 하단에는 공기 흡입구를 장착하여 효과적인 공기 흐름을 보장합니다. 또한 고객은 강제 공기 냉각 시스템을 제품에 통합하기 위한 맞춤형 구성을 요청할 수도 있습니다.

일반적인 캐비닛 분류

구조적 형태에 따라 플로어 스탠딩 캐비닛은 주로 두 가지 주요 범주로 나뉩니다.

1. 고정형

특성: 내부 구성 요소는 지지 브래킷을 통해 견고하게 장착됩니다. 일단 연결되면 이동할 수 없습니다.

용도: 구조가 간단하고 비용이 저렴합니다. 일반적으로 지속적인 전원 공급에 대한 요구 사항이 매우 엄격하지 않은 설정에서 사용됩니다.

대표 모델 : GGD형 AC 저전압 배전 캐비닛.

2. 인출형 / 탈부착형

특성: 각 개별 회로는 별도의 독립 서랍 장치 내에 보관됩니다.

용도: 유지보수가 매우 편리합니다. 특정 회로에 장애가 발생하면 주 전원 공급을 차단할 필요 없이 해당 서랍을 간단히 빼내고 새 회로로 교체할 수 있습니다.

대표 모델: GCK, GCS, MNS형 첨단 배전 캐비닛.

바닥 설치형과 벽걸이형 배전함: 차이점은 무엇입니까?

제품 선택 및 구성 권장 사항

특정 프로젝트 요구 사항에 따라 사전 판매 단계에서샹밍귀하에게 가장 적합한 구성을 추천해 드립니다. 일반적으로 우리가 가장 자주 지원하는 애플리케이션 시나리오는 해당 구성 권장 사항과 함께 아래에 나열되어 있습니다.

1. 산업용 주전원 배전

권장 구성:

캐비닛 크기: 1800~2200mm(H) × 600~1000mm(W) × 600~1000mm(D)

재질 : 냉간 압연 강판 (≥1.5mm)

보호 등급: IP30 / IP40

구조: 단일 캐비닛 또는 결합 캐비닛(모듈형/분할형)

내부 : ACB / MCCB + Busbar System 설치용으로 설계

2. 고전류/주 인입 라인 시스템

권장 구성:

폭: ≥800mm

깊이: ≥800mm

구조: 이중 도어 또는 다중 도어 디자인

내부 공간: 고전류 구리 버스바 지원; 상단 또는 하단 케이블 입구를 위한 예약된 공간이 포함되어 있습니다.

3. 자동화 제어 / PLC 제어 캐비닛

권장 구성:

크기: 1600~2000mm(H)

재질 : 분체 도장 강판 / 스테인레스 스틸

보호 등급: IP40 / IP54

내부: 마운팅 플레이트 + DIN 레일

4. 옥외 응용 분야

권장 구성:

보호 등급: IP54 / IP65

재질: 스테인레스 스틸(304/316) 또는 실외용 분말 코팅 강철

특징: 방수 캐노피 + 씰링 스트립 + 결로 방지 디자인

5. 부식성이 높은 환경

권장 구성:

자료: 304/316 스테인리스

보호 등급: IP55+

표면 처리: 부식 방지 코팅

플로어 스탠딩 배전 캐비닛 인클로저에 대한 정기 유지 관리를 수행하는 방법은 무엇입니까?

1. 청소 및 먼지 제거

캐비닛 내부에 쌓인 먼지를 제거하려면 마른 부직포와 진공청소기를 사용하세요. 젖은 천을 사용하거나 압축 공기를 직접 분사하는 것은 엄격히 금지됩니다.

부스바, 절연체, 회로 차단기 아크 슈트 및 환기 채널을 청소할 때 특히 주의하십시오.

2. 전기 연결의 조임

모든 볼트 연결 지점이 느슨해졌는지 검사합니다. 토크 렌치를 사용하여 지정된 토크 값으로 다시 조이십시오.

산화 또는 아크 손상 징후가 감지되면 단자를 연마하거나 교체해야 합니다.

3. 구성 요소 기능 테스트

회로 차단기: 수동 개폐 작업이 원활하고 트리핑 메커니즘이 반응하는지 확인하십시오.

접촉기/릴레이: 접점의 마모 상태를 검사하고 코일 저항이 정상 범위 내에 있는지 확인하십시오.

커패시터: 커패시턴스 저하, 부풀어오름 또는 전해질 누출 징후를 확인합니다.

SPD(서지 보호 장치): 상태 표시 창이 녹색이고 성능 저하 표시가 트리거되지 않았는지 확인합니다.

4. 절연 성능 테스트

500V 또는 1000V 절연 저항계를 사용하여 다음 사항을 측정하고 확인합니다.

상간 절연 저항: ≥ 1 MΩ;

위상-접지 절연 저항: ≥ 1MΩ;

측정된 값이 이 표준보다 낮을 경우 습기 유입이나 오염과 같은 잠재적인 원인을 조사하십시오.

5. 기계구조 유지관리

서랍형 장치의 가이드 레일과 연동 장치를 검사하여 달라붙거나 묶여 있지 않은지 확인합니다. 전기 장비용으로 특별히 설계된 그리스를 사용하여 움직이는 부품에 윤활유를 바르십시오.

"Five-Prevention"(연동) 안전 메커니즘의 기능을 정기적으로 확인하십시오.

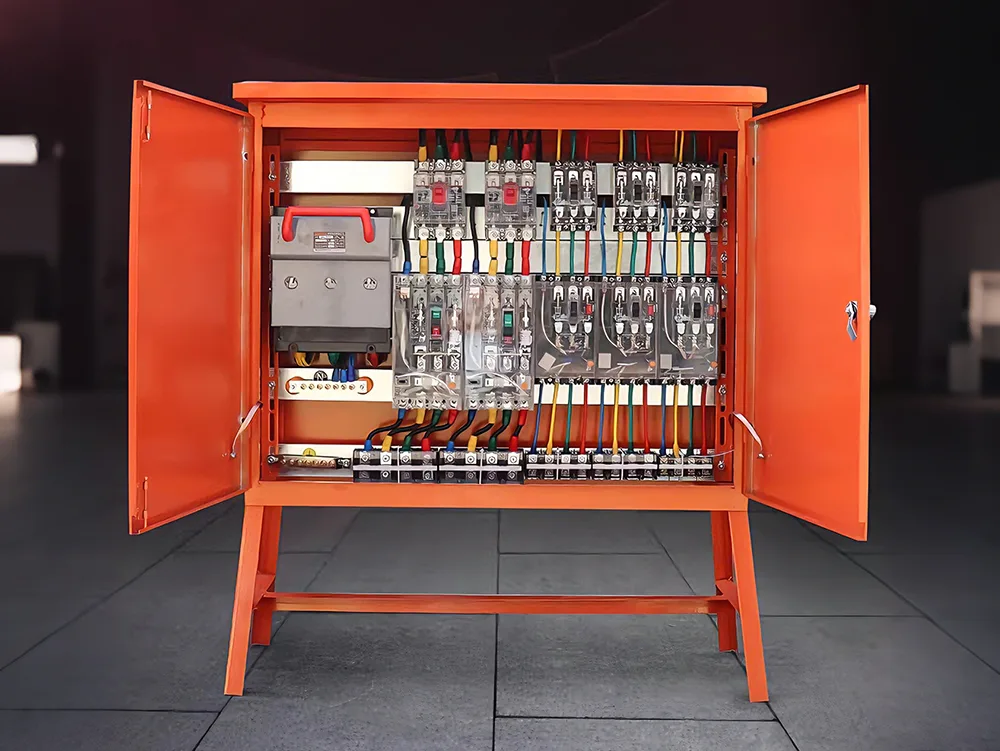

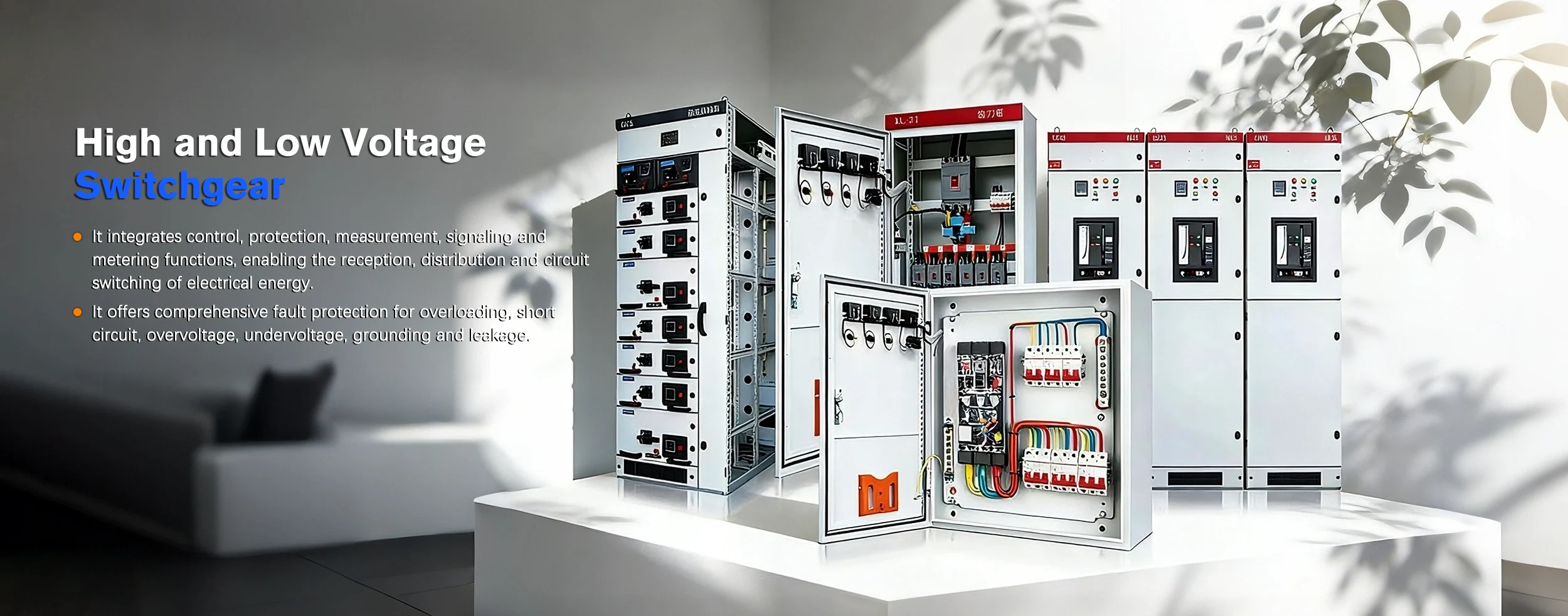

아직도 고전압 및 저전압 배전반의 신뢰할 수 있는 제조업체 및 공급업체를 찾고 계십니까? 선택하다상밍 전기중국에서. 우리는 전문적인 제품과 서비스를 제공하고, 다양한 비표준 맞춤화 요청을 지원하며, 특정 프로젝트 요구 사항에 맞는 맞춤형 솔루션을 제공합니다.

제품 카테고리

1. 고전압 배전반

이 범주는 정격 전압 범위가 3kV ~ 35kV 이상인 장비로 구성됩니다. 주요 기능은 전기 에너지를 수신하고 분배하는 것입니다. 또한, 전력선에 결함이 발생하는 경우 계전기 보호 장치와 함께 작동하여 수천 암페어에 달하는 단락 전류를 신속하게 차단합니다.

주요 구성 요소:

고전압 회로 차단기(진공 또는 SF6 유형): 핵심 소호 요소 역할을 합니다.

단로기(격리 스위치): 유지 관리 중 안전을 보장하기 위해 눈에 보이는 물리적 공극을 제공합니다.

전류/전압 변압기: 계측 및 측정 목적으로 고전압 신호를 저전압 신호로 강압합니다.

대표적인 모델: KYN28(금속 피복 인출형), XGN(고정형 링 본체).

2. 저전압 배전반

이 범주는 정격 전압이 1000V 이하인 장비로 구성됩니다. 주요 기능은 전력 시스템 내에서 최종 단계 배전을 관리하는 것입니다. 변압기에 의해 강압된 전기 에너지를 다양한 층, 생산 라인 또는 동력 구동 장비에 분배합니다.

주요 구성 요소:

기중 차단기(ACB): 주 유입 라인 또는 고용량 발신 라인에 사용됩니다.

배선용 회로 차단기(MCCB): 분기 회로 보호에 사용됩니다.

커패시터 보상 캐비닛: 시스템의 역률을 개선하고 전기 비용을 줄이는 데 사용됩니다.

일반적인 모델:GGD(고정형), GCK/GCS/MNS(인출형/서랍형).

고전압 및 저전압 시리즈: 비교

응용 시나리오

당사의 고전압 및 저전압 개폐 장치는 광범위한 응용 분야를 찾고 종종 단일 설정 내에서 동시에 배포되어 고유한 기능을 수행할 수 있습니다. 귀하의 특정 요구 사항에 맞게 완벽한 솔루션을 맞춤화할 수 있습니다.

일반적인 결함 및 문제 해결 솔루션

Shangming은 포괄적인 애프터 기술 지원 서비스를 제공하는 전문 제조업체입니다. 또한 제품 배송과 함께 완전한 검사 문서 세트와 작동 및 유지 관리 지침을 제공합니다. 귀하의 참고를 위해 아래에 일반적인 문제 목록을 정리했습니다.

1. 고전압 배전반의 일반적인 문제

증상 1: 부분 방전 및 쉿쉿거리는 소음

원인: 단열재 부품에 습기가 침투합니다. 연면 방전으로 이어지는 표면 먼지 축적; 또는 부스바 연결 지점의 버로 인한 코로나 방전.

솔루션:

1. 환경 제어: 캐비닛 내부의 난방 및 제습 장치가 올바르게 작동하는지 확인하십시오.

2. 무전압 청소: 무수 알코올을 사용하여 절연체와 부싱을 닦아냅니다.

3. 초음파 감지: 작동 중에 부분 방전 감지기를 사용하여 방전원의 정확한 위치를 찾아냅니다.

증상 2: 고전압 회로 차단기가 닫히거나 열리지 않음

원인: 에너지 저장 모터 손상; 소진된 제어 회로(코일 폐쇄/개방); 또는 윤활유 건조로 인한 기계적 결합 압착.

솔루션:

2차 회로 점검: 투입 및 개방 코일의 저항을 측정하고, 보조 전원 전압이 정상 범위 내에 있는지 확인하십시오.

기계적 윤활: 기계적 변속기 부품에 특수 저온 윤활유를 다시 도포합니다.

2. 저전압 배전반의 일반적인 문제

증상 1: 기중 회로 차단기(ACB)의 비정상적인 온도 상승

원인: 기본 플러그인 접점의 접촉 압력이 부족하거나 산화됩니다. 부스바 볼트가 느슨해졌습니다.

솔루션:

온도 모니터링: 적외선 열화상 장비를 사용하여 접점과 연결 지점을 스캔합니다.

접점 유지 관리: 시스템 전원을 차단하고, ACB를 분리하고, 접점의 산화층을 청소하고, 전기 접점 그리스를 바릅니다.

증상 2: 무효 전력 보상 캐비닛의 커패시터 부풀어오르거나 파열

원인: 시스템 내의 과도한 고조파 함량; 또는 커패시터의 빈번한 스위칭 작동으로 인한 과열.

솔루션:

커패시터 교체: 합선으로 이어질 수 있는 전해질 누출을 방지하기 위해 돌출된 커패시터를 즉시 교체하십시오.

직렬 리액터 설치: 보상 회로 내에 직렬 리액터를 설치하여 고조파를 억제합니다.

3. 일반적인 결함

증상: 결로 - 캐비닛 내부 벽에 물방울이 형성되고 단열 구성 요소 표면에 플래시오버 흔적이 보이는 것이 특징입니다.

해결책:

밀봉: 캐비닛 하단의 케이블 입구 구멍은 난연성 퍼티를 사용하여 완전히 밀봉하여 케이블 트렌치에서 습기가 유입되는 것을 차단해야 합니다.

지능형 업그레이드: 기존 난방 패널을 대체하기 위해 응축 제습기와 결합된 자동 온도 및 습도 모니터링 시스템을 설치합니다.
