태양광 결합기 상자

Shangming은 중국의 고품질 광전지 결합기 상자 제조업체입니다. 5개 이상의 생산 라인을 갖춘 자체 공장을 보유하고 있으며, 표준 사양 제품도 빠른 배송으로 쉽게 구매하실 수 있습니다. 맞춤화도 우리의 강점입니다. 솔루션에 대해 논의하고 무료 견적을 받으려면 당사에 문의하십시오.

광전지 결합기 상자가 필요한 이유는 무엇입니까?

중대형 태양광 발전소에는 일반적으로 수백 또는 수천 개의 태양광 패널이 있습니다. 각 패널을 인버터에 직접 배선하면 많은 문제가 발생할 수 있습니다. 첫째, 배선이 지저분해 시공 난이도가 크게 높아지고, DC 케이블 소모량이 많아 비용이 크게 증가한다.

동시에 손실이 증가하고 장거리에 걸쳐 작은 전류를 전송하면 상당한 전압 강하가 발생합니다. 나중에 결함이 있는 스트링을 신속하게 찾아내는 것이 어렵기 때문에 유지 관리도 어려운 문제가 됩니다.

이러한 문제를 해결하기 위해 결합기 상자가 등장합니다. 그들은 작은 하천을 하나의 통일된 결과물로 모으는 교통 허브 역할을 합니다.

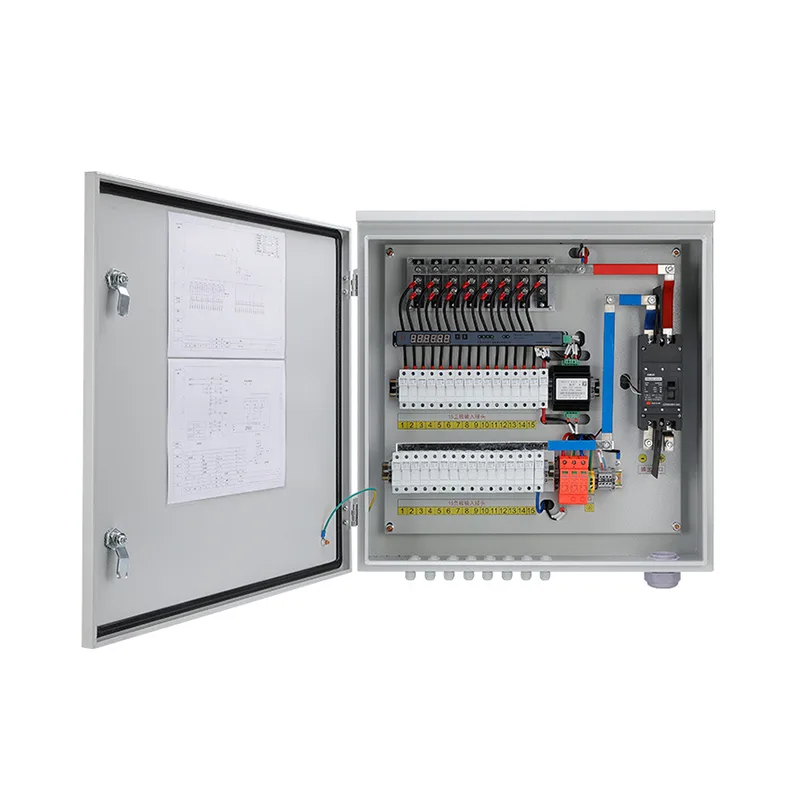

모듈 구성

핵심 기능

전류 수집: 태양광 결합기 상자는 여러 태양광 모듈의 DC 전류를 중앙에서 출력하여 DC 케이블 수를 줄이고 시스템 복잡성과 비용을 낮춥니다.

시스템 보호: 결합기 박스는 각 스트링과 총 출력에 대해 과전류, 단락, 역방향 연결 및 서지 보호 기능을 제공하여 오류 확대를 방지합니다.

안전 절연: DC 차단 스위치는 유지 관리 또는 오류 발생 시 신속한 연결 해제를 가능하게 하여 작동 안전성을 향상시킵니다.

운전 모니터링: 지능형 모델을 선택하면 스트링 전류, 전압, 온도, 낙뢰 보호 상태에 대한 실시간 모니터링이 가능해 결함 위치 및 성능 분석이 용이합니다.

주요 유형

다양한 유형의 PV(광발전) 결합기 상자는 다양한 애플리케이션 시나리오에 따라 설치 위치, 전압 수준, 시스템 내 지능 수준이 다릅니다.

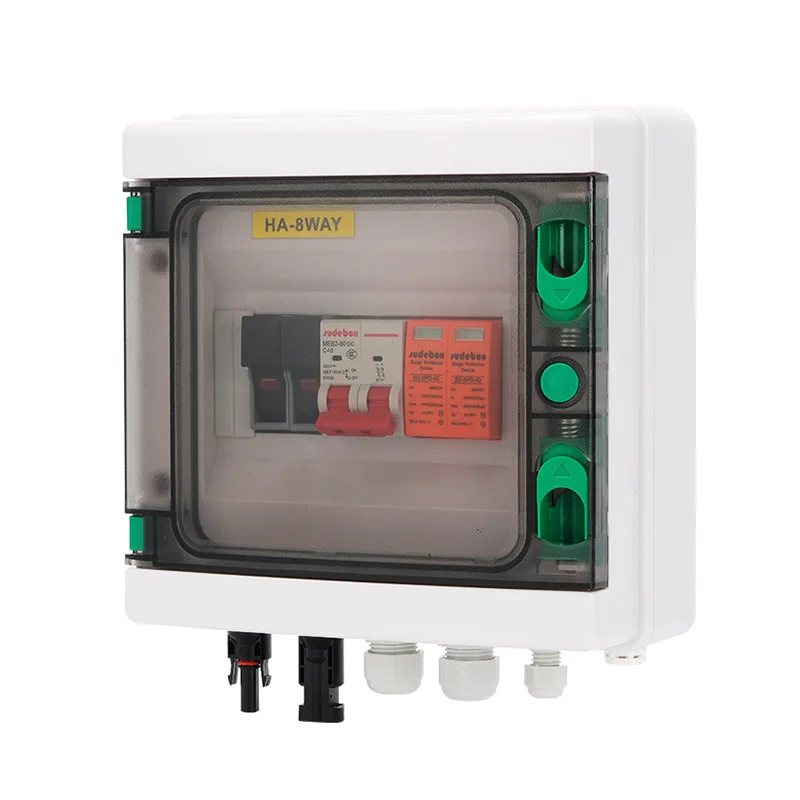

1. DC 결합기 박스

PV 발전소에서 가장 일반적이며 PV 모듈과 DC 인버터 사이에 설치됩니다.

기능: 여러 PV 스트링의 DC 전력을 결합하여 중앙 집중식 인버터로 출력합니다.

핵심 구성: DC 퓨즈, DC 회로 차단기 및 SPD가 포함됩니다.

적용 가능한 시나리오: 대규모 지상 발전소, 중앙 집중식 PV 시스템.

2. AC 결합기 박스

스트링 인버터를 사용하는 시스템에 주로 사용됩니다. 인버터의 AC 출력측과 승압 변압기 사이에 설치됩니다.

기능: 여러 스트링 인버터의 AC 전원 출력을 결합합니다.

핵심 구성: AC 회로 차단기, AC 서지 보호기, 분리 스위치; 일부에는 에너지 측정기가 포함될 수도 있습니다.

적용 가능한 시나리오: 상업용 및 산업용 옥상 PV, 분산형 인버터를 사용하는 지상 발전소.

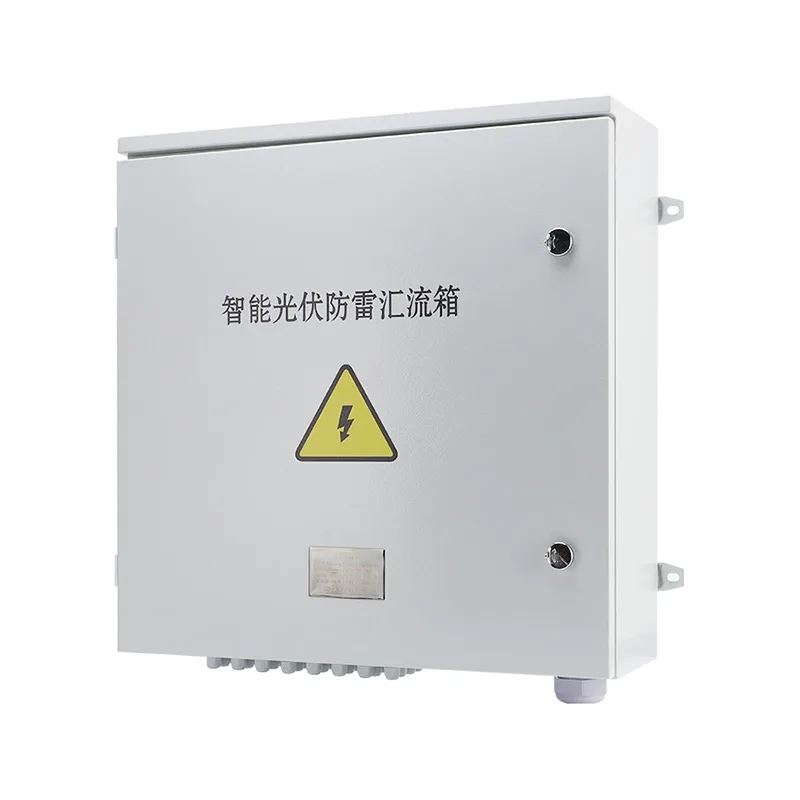

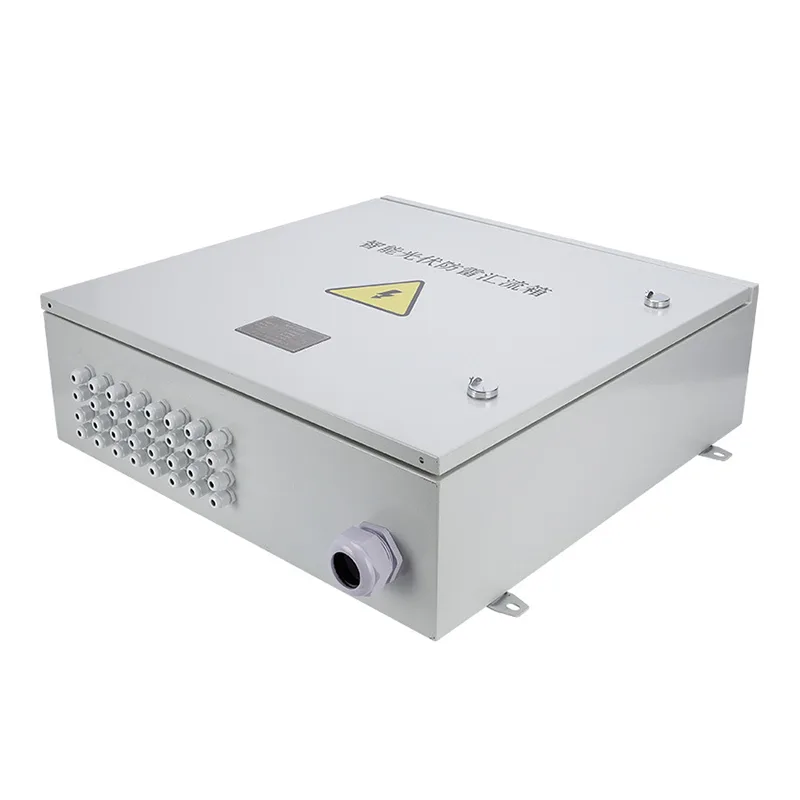

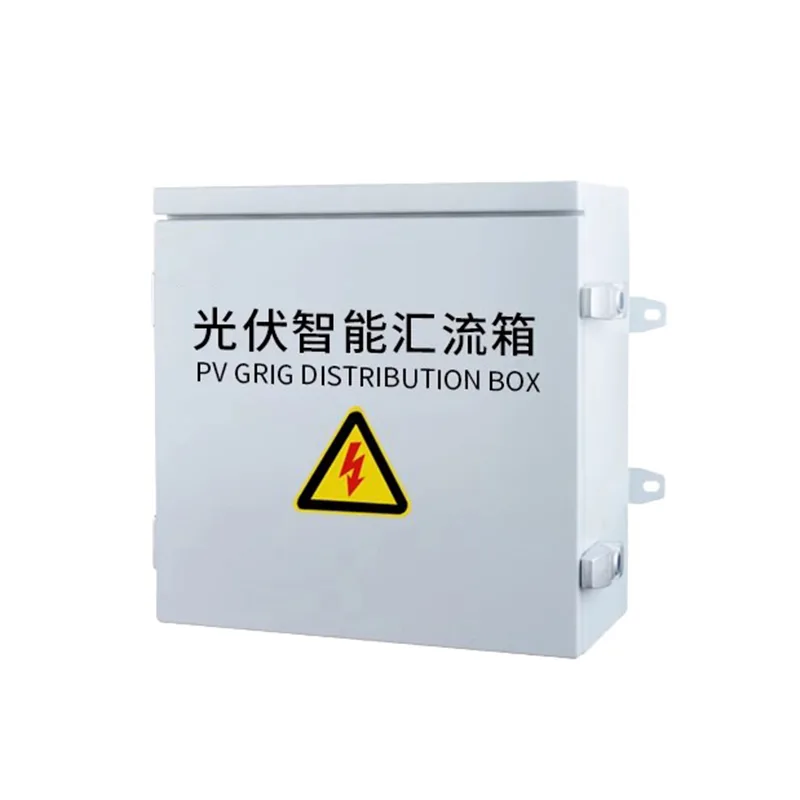

3. 지능형 결합기 상자

이 유형의 박스는 기본 결합기 박스에 모니터링 모듈을 추가하며 현재 중대형 발전소의 주류 선택입니다.

기능: 전류 결합 외에도 각 인입 라인의 전류, 총 전압, 내부 온도 및 서지 보호기 상태를 실시간으로 모니터링할 수 있습니다.

기술적 이점: 데이터 업로드를 통해 유지 관리 담당자는 어떤 태양광 패널이 가려지거나 손상되었는지 원격으로 확인할 수 있어 정확한 유지 관리가 가능합니다.

보증 및 애프터 서비스

Shangming Factory는 품질 보증, 특히 맞춤형 제품의 경우 1년 보증, 표준 제품의 경우 2년 보증을 제공합니다. 보증에는 캐비닛 재료 결함, 구성 요소 오작동(정상 사용 시) 및 제조 공정 문제가 포함됩니다. 부적절한 설치, 오용, 자연 재해 또는 무단 개조로 인해 발생한 손상은 보상되지 않습니다.

애프터서비스에 문제가 있는 경우 다음 절차에 따라 처리합니다. 문제 신고(오작동에 대한 사진/동영상 및 주문 번호 제공) → 기술 팀이 4시간 이내에 응답 → 원격 진단(파라미터 조정 또는 소형 부품 교체에 대한 무료 안내, 보증 기간 내 부품 무료 교체) → 문제가 해결되지 않는 경우 엔지니어가 현장 처리를 받거나 제품을 반품하여 수리/교체합니다(보증 기간 내 비용은 당사 부담). 긴급 상황 발생 시 교체 제품을 먼저 제공하여 고객 손실을 최소화할 수 있습니다.
