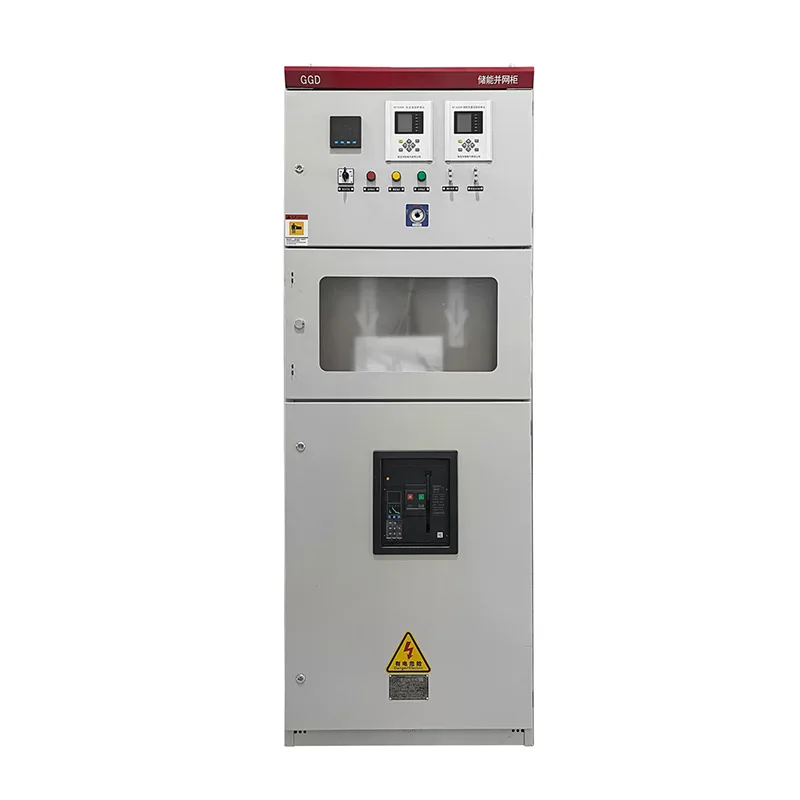

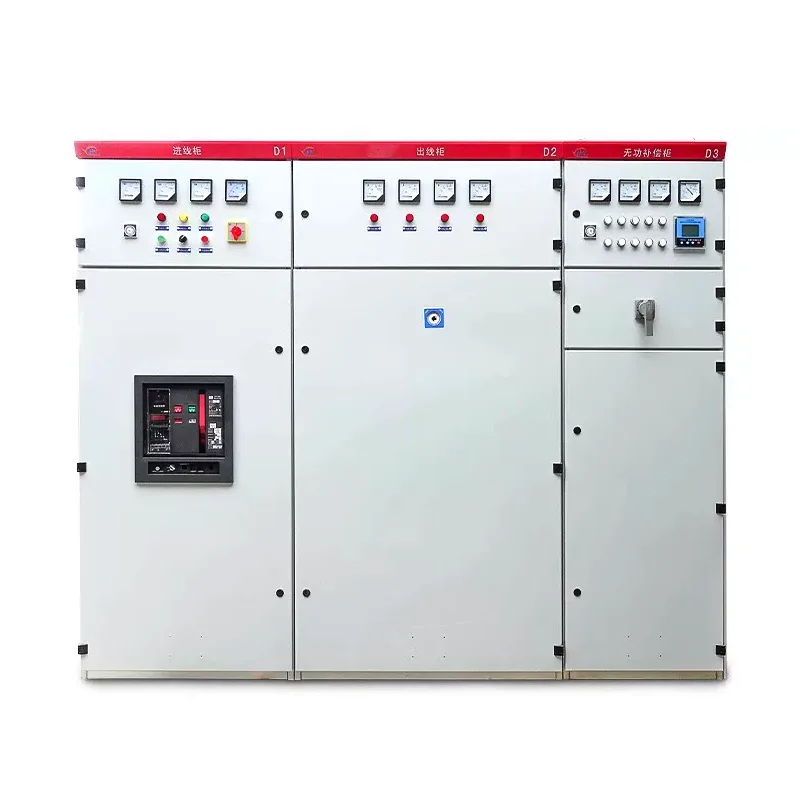

GGD AC 저전압 개폐기

GGD AC 저전압 개폐 장치는 널리 사용되는 저전압 완전 배전 장치입니다. 높은 신뢰성, 설치 및 유지관리의 용이성, 경쟁력 있는 가격을 자랑하므로 비용 절감에 도움이 됩니다. 자신있게 Shangming을 공급업체로 선택하고 걱정 없는 원스톱 서비스를 받아보세요.

GGD AC 저전압 배전반이란 무엇입니까?

GGD AC 저전압 개폐 장치는 성숙하고 널리 사용되는 저전압 AC 배전 개폐 장치로, 배전 시스템의 주 배전 또는 하위 배전 장비로 자주 사용됩니다. Shangming이 대량으로 공급할 수 있는 제품이기도 합니다.

GGD는 일반적이고 성숙한 저전압 개폐 장치 모델입니다. "저전압"은 본 제품이 AC 380V/400V 등 저전압 배전용으로 사용된다는 의미입니다. 회로 차단기, 모선, 보호 및 제어 구성 요소를 통합하여 배전 시스템의 안전하고 안정적인 작동을 보장합니다.

기술적 특징

캐비닛 구조: GGD AC 저전압 개폐 장치는 부분 용접을 통해 냉간 성형 강철 섹션을 사용하여 조립된 범용 캐비닛 설계를 채택합니다. 그 결과 높은 강성과 내하력을 갖춘 캐비닛이 탄생했습니다.

모듈식 디자인: 캐비닛 프레임 구성 요소와 특수 액세서리는 강철 섹션 하위 센터에서 공급되어 캐비닛의 높은 정밀도와 품질을 보장합니다.

열 방출 시스템: 캐비닛의 상단과 하단에는 다양한 수의 환기 구멍이 있습니다. 내부 전기부품이 발열하면 뜨거운 공기는 상승하여 상부 슬롯을 통해 배출되고, 하부 슬롯을 통해 찬 공기가 보충되어 자연적인 공기 흐름을 형성합니다.

보호 등급: 표준 구성은 일반적으로 IP30입니다. IP40은 환경 요구 사항을 충족하도록 맞춤 설정할 수 있습니다. 자세한 내용은 Shangming에 문의하세요. 당사 기술팀이 사전 맞춤화 분석을 실시합니다.

GGD AC 저전압 개폐 장치를 선택하는 이유는 무엇입니까?

경제성: 인출형 배전반에 비해 GGD AC 저전압 배전반은 구조가 더 단순하여 복잡한 서랍 연동 메커니즘과 고가의 커넥터가 없어 비용이 30%-50% 저렴합니다. 또한 구성 요소가 매우 다양하며 예비 부품을 쉽게 사용할 수 있습니다.

직관적인 작동 및 유지 관리: GGD의 고정 구조를 통해 모든 연결 지점과 배선을 쉽게 볼 수 있어 검사가 용이합니다. 서랍형 스위치기어의 커넥터 접촉 불량이나 아크 발생의 잠재적 위험과 비교하여 고정 볼트 고정 연결은 장기간 작동 시 더 높은 신뢰성을 제공합니다.

높은 차단 용량: 정격 단락 차단 전류는 최대 50kA입니다.

우수한 동적 및 열 안정성: 이 스위치기어는 단락 전류로 인해 발생하는 기계적 응력과 열 충격을 견딜 수 있습니다.

응용 시나리오

GGD AC 저전압 배전반의 높은 비용 효율성과 성숙한 기술은 많은 고객이 선택하는 이유입니다. 우리가 가장 자주 협력한 프로젝트는 다음과 같습니다.

변전소 및 발전소: GGD는 정격 작동 전압이 380V인 AC 50Hz 전력 시스템의 전력 변환에 사용할 수 있습니다.

산업 기업: 대형 모터의 제어, 전력 분배 및 조명을 담당합니다.

건물: 상업단지 및 주거지역의 주요 유통실.

커패시터 보상: 전력 시스템(예: GGD 유형 보상 캐비닛)의 무효 전력 보상에 일반적으로 사용됩니다.

주문 정보

GGD 캐비닛을 주문해야 한다고 확신하는 경우 즉시 Shangming에 연락하여 다음 정보를 제공하십시오.

주 회로 다이어그램(단일 회로): 내부 회로 차단기 및 부스바의 레이아웃을 결정해야 합니다.

보조 회로 다이어그램(두 번째 회로): 제어 논리, 표시등 및 계측기 요구 사항.

구성 요소 목록: Schneider, ABB, Chint 등과 같은 특정 브랜드의 회로 차단기를 지정하는지 여부

캐비닛 색상: 기본값은 밝은 회색(RAL 7035)이며 사용자 정의 가능합니다.

FAQ

Q: GGD 캐비닛에는 어떤 크기의 회로 차단기를 설치할 수 있습니까?

A: GGD 캐비닛은 내하중 용량이 매우 높습니다. 기본 수신 라인은 최대 3150A 또는 심지어 4000A의 범용 회로 차단기를 수용할 수 있습니다. 출력 라인은 요구 사항에 따라 성형 케이스 회로 차단기를 사용하여 유연하게 배열할 수 있습니다.

참고: 사용자 정의 시 구리 버스바 단면적이 정격 전류의 온도 상승 요구 사항을 충족하는지 확인하기 위해 버스바 사양을 지정해야 합니다.

Q: 이 캐비닛은 먼지와 습기를 방지하는 데 얼마나 효과적입니까?

답변: 표준 GGD 캐비닛의 보호 등급은 IP30입니다.

먼지가 많은 공장이나 습기가 많은 지하실에서는 밀봉 스트립과 보호 패널을 추가하여 등급을 IP40으로 높일 수 있습니다.

그러나 자연 환기 채널에 의존하기 때문에 IP 등급이 지나치게 높으면 열 방출에 영향을 미칩니다. 보호와 열 방출 사이에 균형을 맞춰야 합니다.

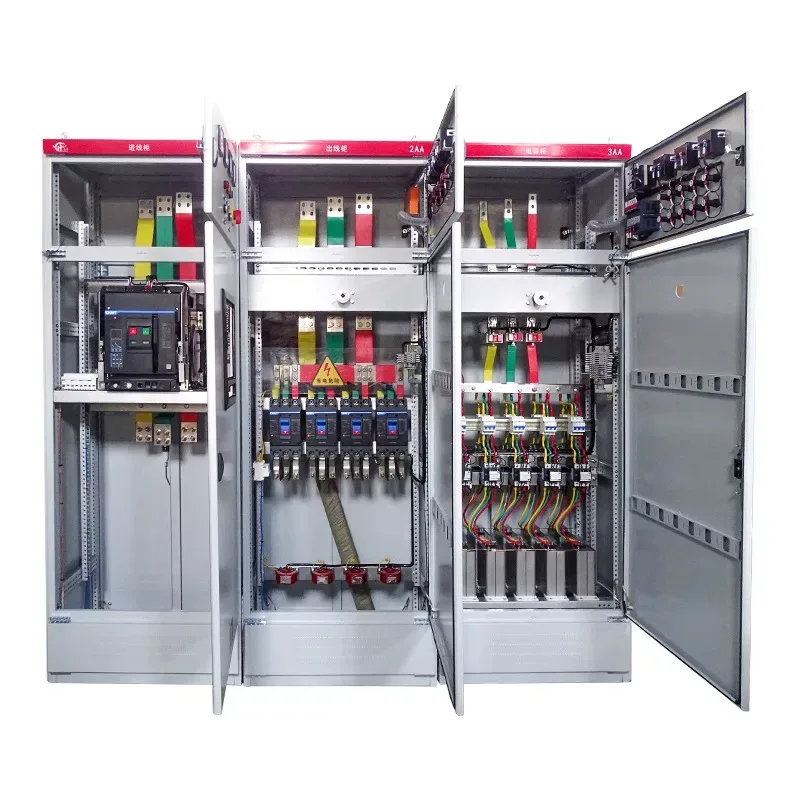

Q: GGD 캐비닛 내부의 버스바는 수평으로 배치되어 있습니까, 아니면 수직으로 배치되어 있습니까?

답변: GGD 캐비닛은 일반적으로 상단에 수평 버스바 배열을 사용합니다.

이 레이아웃은 캐비닛의 동적 안정성을 향상시킬 뿐만 아니라 여러 GGD 캐비닛의 수평 연결을 용이하게 합니다.
