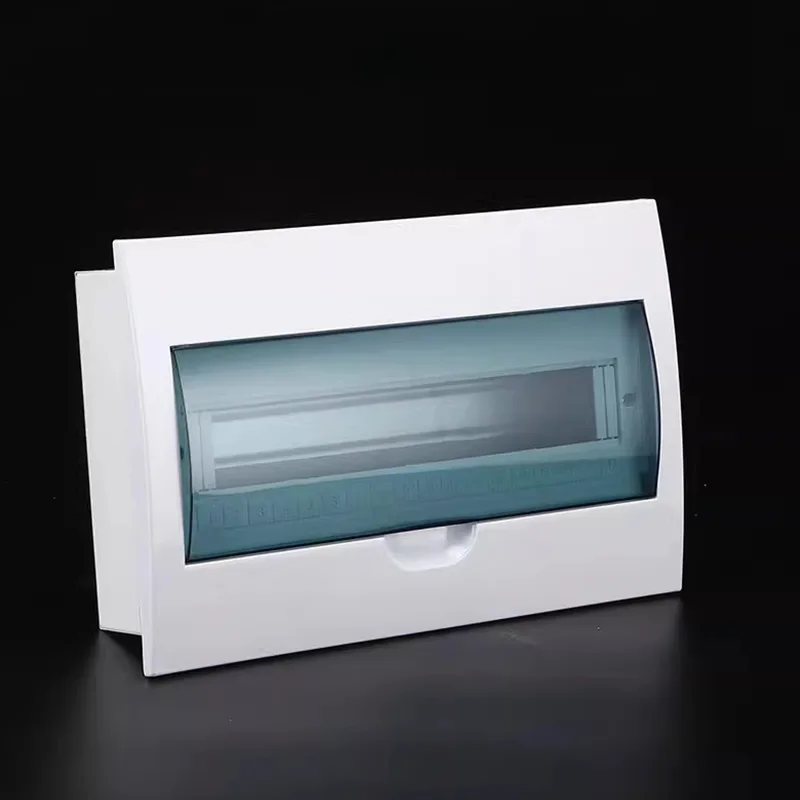

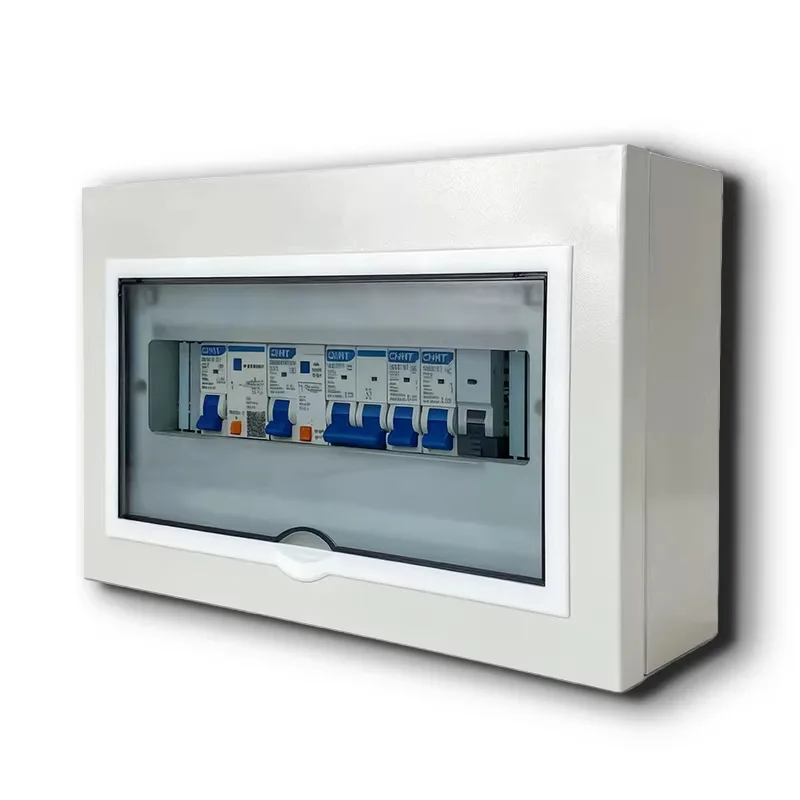

소형 다중 회로 배전함 인클로저

Shangming은 공장 직접 판매, 맞춤형 솔루션 및 포괄적인 애프터 서비스를 제공하는 소형 다중 회로 배전함 인클로저 전문 제조업체입니다. 이 제품은 설치 공간이 제한된 환경에 적합하며, 컴팩트한 크기와 고밀도 내부 회로 레이아웃을 갖추고 있어 제한된 공간에서 안전한 다중 회로 배전이 가능하고 여러 개의 외부 단일 회로 박스가 필요하지 않습니다.

핵심 장점

프로젝트에 소형화된 모듈식 지능형 배전을 원하는 경우 소형 다중 회로 배전함은 기존 단일 회로 상자나 대형 배전 캐비닛보다 더 적합합니다.

1. 공간 절약

콤팩트한 배전함은 표준 깊이가 70~100mm에 불과한 얇은 디자인을 특징으로 하며 경량 파티션, 가구 후면 패널, 장비 하우징 또는 좁은 전기 샤프트에 쉽게 내장되어 최소한의 공간을 차지합니다.

제한된 공간 내에서 8~24개의 소형 회로 차단기를 통합한 높은 회로 밀도로 인해 여러 개의 단일 회로 상자를 분산시키는 것에 비해 설치 공간이 60% 이상 절약됩니다.

필요한 경우 병렬 확장을 지원하는 구성을 맞춤화하여 수평적 조합을 통해 더 큰 용량 분배 장치를 구성할 수 있습니다.

2. 안전

Shangming의 배전함 인클로저는 고품질 금속으로 제작되었으며 아연 도금 강철 또는 304 스테인레스 스틸 옵션이 있어 화재 확산을 효과적으로 억제합니다.

각 회로에는 독립적인 과부하 및 단락 보호 기능이 탑재되어 있어 정확한 오류 격리가 보장됩니다.

넓은 IP 보호 등급 적용 범위:

실내 사용: IP20–IP40, 손가락 접촉 및 고체 이물질로부터 보호합니다.

실외 또는 습한 환경 사용: IP54 금속 하우징, 방진 및 방적, 욕실, 발코니, 실외 장비 상자 등에 적합합니다.

3. 간편한 설치 및 유지관리

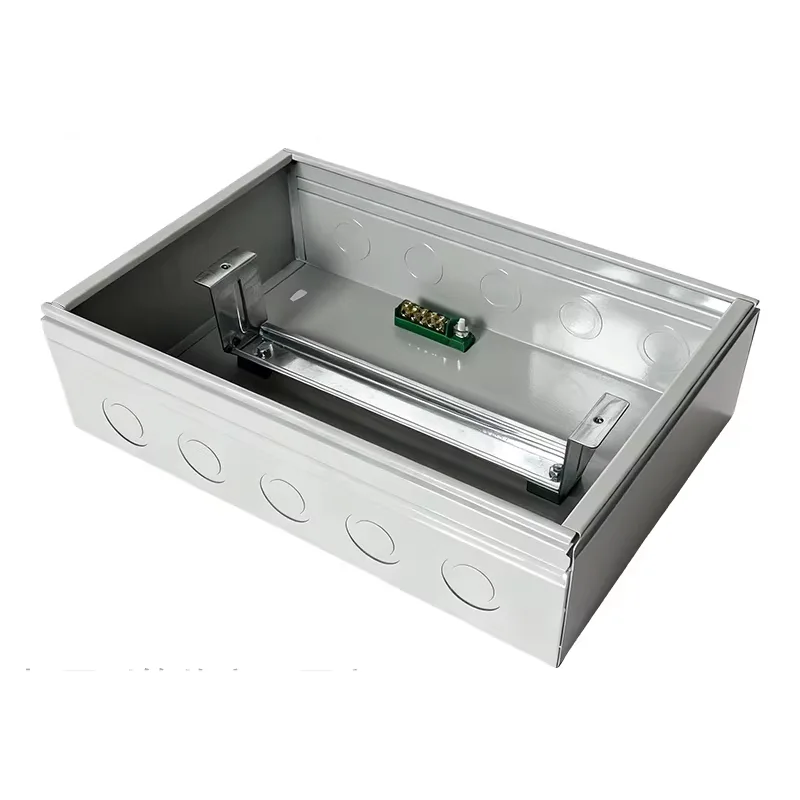

소형 다중 회로 배전함 인클로저에는 표준화된 DIN 레일이 사전 설치되어 제공됩니다. 당사는 주류 브랜드의 회로 차단기(Schneider Electric, ABB 등)를 사용하여 직접 장착하므로 드릴링이나 나사 작업이 필요하지 않습니다.

다방향 케이블 출입을 위해 상단, 하단, 후면에 Φ20/25mm 녹아웃 구멍이 제공되어 다양한 배선 경로를 수용합니다.

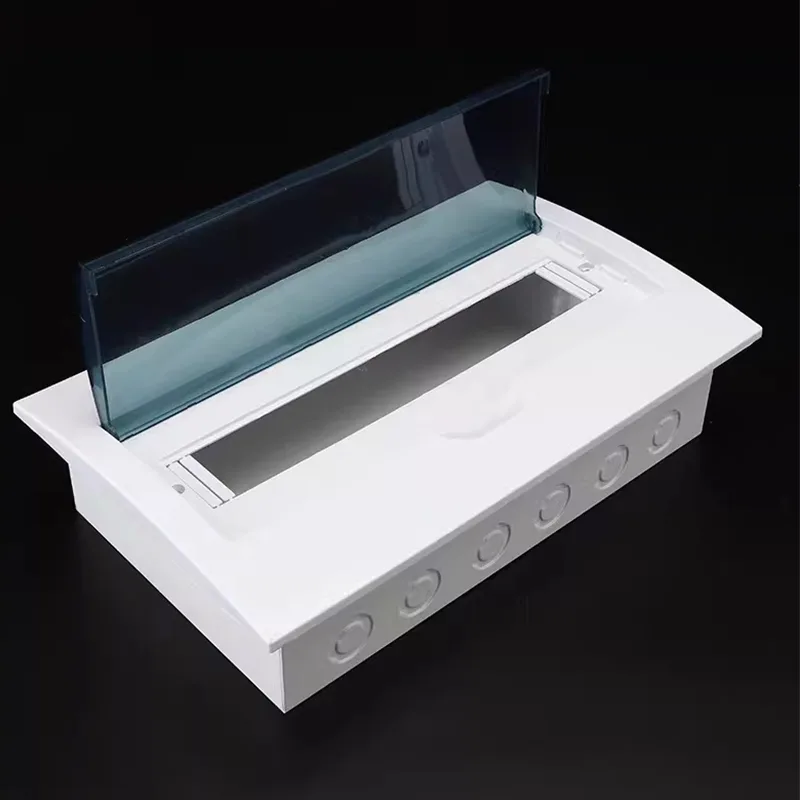

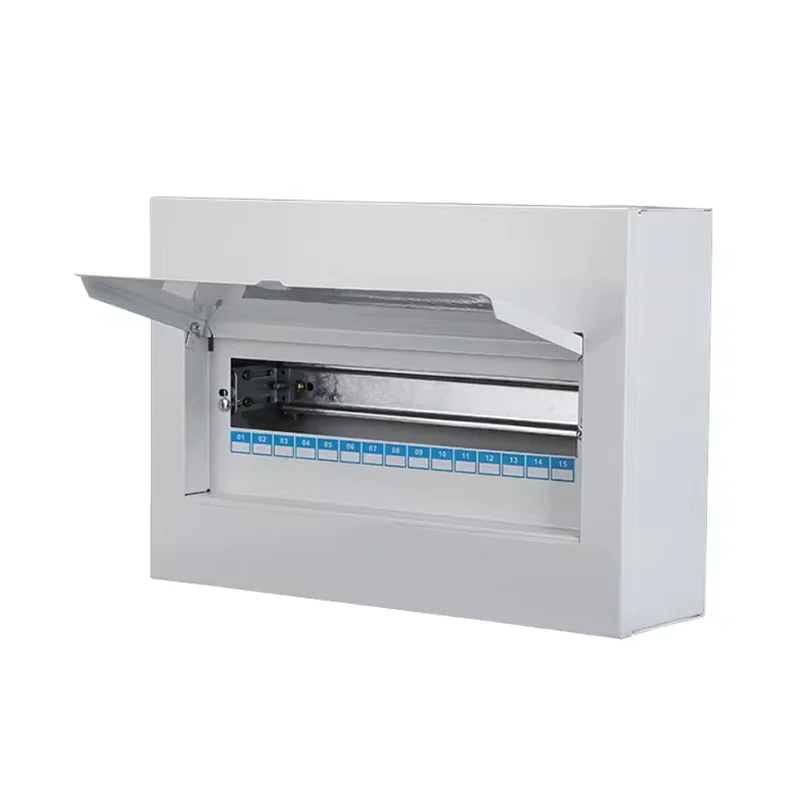

도어는 스냅온 또는 힌지 디자인을 사용하여 한 손으로 열 수 있습니다. 회로 라벨링 영역은 도어 또는 패널 내부에 제공되어 인쇄 또는 손으로 쓴 주석을 지원합니다.

4. 전체 사용자 정의 가능

사용 가능한 재료: 철, 아연 도금 시트, 201 스테인레스 스틸, 304 스테인레스 스틸.

비표준 크기 지원: 특수 장비 개구부 또는 건물 벽 두께에 맞게 너비, 높이 및 깊이를 완벽하게 맞춤화할 수 있습니다.

기능 모듈: 서지 보호기, 스마트 미터, 원격 제어 모듈, USB 소켓 등이 사전 설치될 수 있습니다.

외관 사용자 정의: RAL 컬러 스프레이, 브러시드 스테인레스 스틸 마감 및 로고 실크스크린 인쇄를 지원하여 고급 인테리어 디자인 스타일에 통합됩니다.

필요한 회로 수를 결정하는 방법은 무엇입니까?

선택 과정에서 이런 질문을 접할 수 있습니다. Shangming은 초기 평가를 위한 3단계 방법을 제공합니다.

1. 기능별 회로 분할

이것이 가장 기본적인 통계방법이다. 표준 최신 구성에서는 일반적으로 일반 전기 회로에서 고전력 장치를 분리할 것을 권장합니다.

● 조명 회로: 한 영역의 단락으로 인해 집 전체가 어두워지는 것을 방지하기 위해 영역별로 제어되는 최소 1-2개의 회로가 권장됩니다.

● 일반 콘센트: 객실 수에 따라 할당되며 일반적으로 3~5개 객실마다 한 회선씩 할당됩니다.

● 전용 고전력 회로: 이는 매우 중요합니다. 정격 전력이 1.5kW 이상인 에어컨, 온수기, 오븐, 식기 세척기, 건조기 등은 각각 독립적인 회로를 점유해야 합니다.

● 주방 및 욕실: 습한 환경 및 가전제품 집중으로 인해 별도의 잔류전류회로(RCD) 설치를 권장합니다.

2. 모듈 너비 계산

용량을 측정하기 위해 "Way"나 "Module"을 사용합니다.

1 모듈 = 18mm(즉, 단극 회로 차단기 MCB의 너비).

RCCB/RCBO: 일반적으로 2개의 모듈(예: 36mm)을 차지합니다.

메인 스위치: 일반적으로 2-4개의 모듈을 차지합니다.

계산 공식: 총 필요한 모듈 = (단극 스위치 수 x 1) + (이중극/잔류 전류 회로 차단기 수 x 2) + (메인 스위치 x 2/4)

3. 20% 예약 원칙

배포 상자를 완전히 채우지 마십시오. 향후 확장을 위한 여지를 남겨 두는 것이 업계 표준입니다. 그렇다면 왜 방을 떠나야 할까요?

향후 확장: 향후 감시, 스마트 홈 시스템 또는 새 가전제품을 추가할 때 전체 상자를 교체할 필요가 없습니다.

방열 공간: 컴팩트한 다중 회로 상자에서 예약된 공간은 공기 대류를 돕고 과열로 인한 회로 차단기 작동 위험을 줄입니다.

권장 사항: 10개의 회로가 필요하다고 계산하면 12개의 회로 상자를 선택하십시오. 18개의 회로가 필요하다고 계산하면 24개의 회로 상자를 선택하십시오.

일반적인 시나리오 참조 표

Shangming Electric은 귀하의 정확한 모델 선택을 지원합니다. 우리는 다음을 제공합니다:

무료 회로 레이아웃 상담: 장비 목록을 보내주시면 적합한 인클로저 모델을 추천해 드립니다.

다양한 모듈 조합: 표준 크기에는 12, 18, 24 및 36개 모듈이 포함됩니다. 비표준 사용자 정의도 지원됩니다.

사전 설치된 DIN 레일 + 회로 차단기 옵션: 회로 계획에 따라 사전 조립되어 도착 즉시 사용할 수 있습니다.
