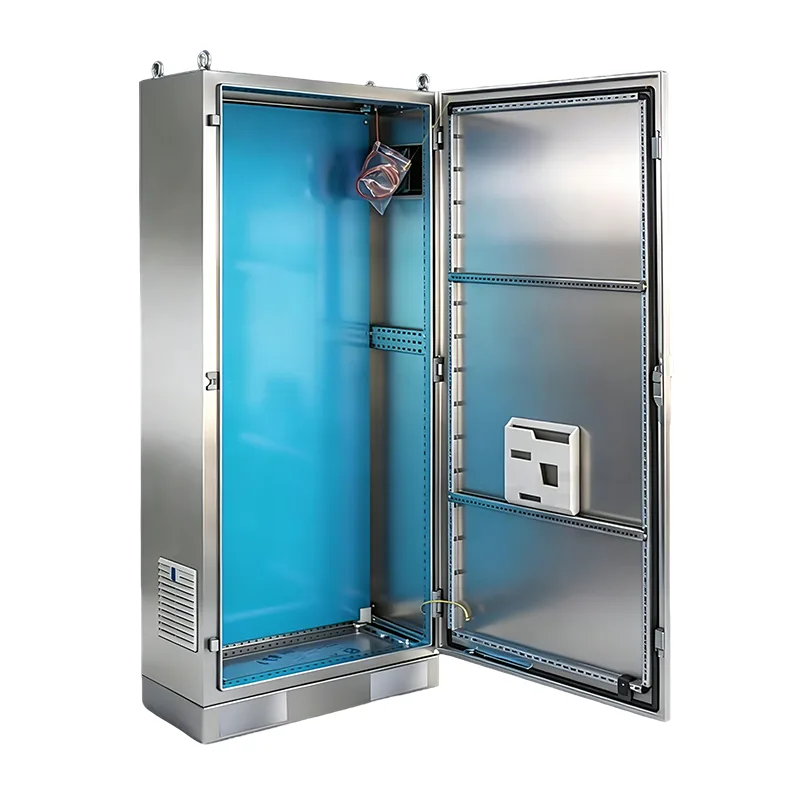

ES 스테인레스 스틸 독립형 제어 캐비닛

ES 스테인레스 스틸 독립형 제어 캐비닛은 열악한 환경에서 사용하기에 적합합니다. 전문 공장인 Shangming은 스테인레스 스틸을 사용하여 바닥에 독립적으로 설치할 수 있는 캐비닛을 제조합니다. 높은 습도, 강한 부식, 먼지, 실외 환경 또는 위생 요구 사항이 높은 환경에 적합합니다. 단순한 전력 분배보다 산업 자동화 제어에 더 효과적입니다.

문의 보내기

제품 설명

Shangming을 공급업체로 선택한다는 것은 고성능, 유지 관리가 용이하고 긴 서비스 수명을 제공하는 신뢰할 수 있는 ES 스테인레스 스틸 독립형 제어 캐비닛을 선택한다는 것을 의미합니다. ISO 9001 인증을 획득하고 CE, CQC 및 기타 관련 제품 인증을 보유하여 원스톱 배전 캐비닛 솔루션을 제공합니다.

제품특징

1. 통합 구조

모듈형 캐비닛과 달리 ES 스테인리스 스틸 바닥 설치형 제어 캐비닛은 5면 통합 용접 프로세스를 활용합니다. 측면 패널, 상단 패널 및 하단 패널은 지속적으로 함께 용접되어 무거운 구성 요소의 물리적 충격과 정적 하중을 견딜 수 있는 견고한 강철 상자를 형성합니다.

또한 Shangming 공장의 꼼꼼한 용접 공정으로 이음새를 줄여 먼지와 습기의 침투를 방지합니다.

2. 내식성

특정 요구 사항에 따라 ES 캐비닛은 고품질 SUS304 스테인리스 스틸을 표준으로 사용하여 강산, 알칼리 또는 높은 염수 분무 환경에 적합한 재질을 선택할 수 있습니다.

표면 처리는 미세한 브러시 마감으로 되어 있어 고급스러운 외관을 제공하고 먼지가 쌓이는 것을 방지합니다.

3. 높은 보호 등급

이 제품은 IP55 보호 등급을 자랑합니다. 내부 도어 패널은 CNC 자동 디스펜싱 기술을 사용하고 폴리우레탄 씰링 스트립은 캐비닛 가장자리에 단단히 고정되어 장기간 열고 닫은 후에도 탄력성을 유지하여 효과적인 장기 씰링을 보장합니다.

ES 캐비닛과 PS 캐비닛의 차이점

	ES 스테인레스 스틸 독립형 제어 캐비닛	PS 조합 분배 캐비닛
주요 목적	가혹한 외부 환경에 강하고 부식 방지, 방수, 방진 및 자외선 방지 기능이 있습니다.	내부 기능 로직을 통합하여 전력 분배 + 제어 + 모니터링이 통합됩니다.
재료 및 구조	304 스테인레스 스틸, 완전 용접 IP54-IP66 높은 밀봉 등급 바닥 장착형, 독립 설치	냉간압연강판, 아연도금강판, 304 스테인레스 스틸 IP30-IP54(실내) 벽걸이형 또는 바닥 스탠딩형 가능
일반적인 애플리케이션 시나리오	해변/선박/화학공장 식품 및 제약 클린룸 실외 펌핑 스테이션, 태양광 발전소 고압수 세척이 필요한 분야	빌딩 자동화(BA) 시스템 공장 내 소규모 생산 라인 제어 스테이션 지하장비실 PLC + 통합 배전이 필요한 자동화 장치
내부 구성 초점	범용 장착 플랫폼: DIN 레일, 백플레이트, 접지 바	사전 통합 제어 시스템: 회로 차단기, 접촉기, PLC, 릴레이 및 통신 모듈과 같은 완전한 회로가 포함됩니다.
보호 수준	IP54/IP65/IP66	IP30-IP54

기술적인 매개변수

재료	SUS304(다른 소재 모델은 선택사항)
표면 처리	와이어 드로잉, 설치 버전은 아연 도금 처리됨
보호 수준	IP55(GB4205-1993 누르기)
표준 구성	전면 도어, 후면 패널, 설치 패널, 측면 패널 캐비닛, 도어 자물쇠, 밀봉 스트립
강판 두께	프레임: 5단 프로필 1.5mm 도어 패널: 2.0mm 후면 패널: 1.5mm 설치 플레이트: 2.5mm

크기 및 사양표

사양 및 치수			너비								키								깊이						설치 판자
너비	키	깊이	지하 1층	지하 2층	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896
