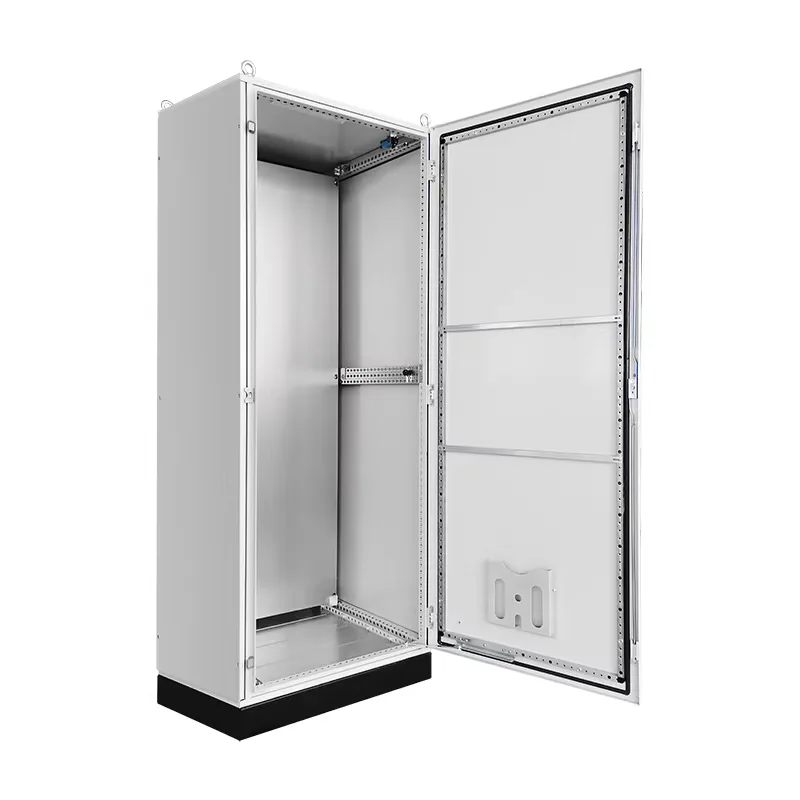

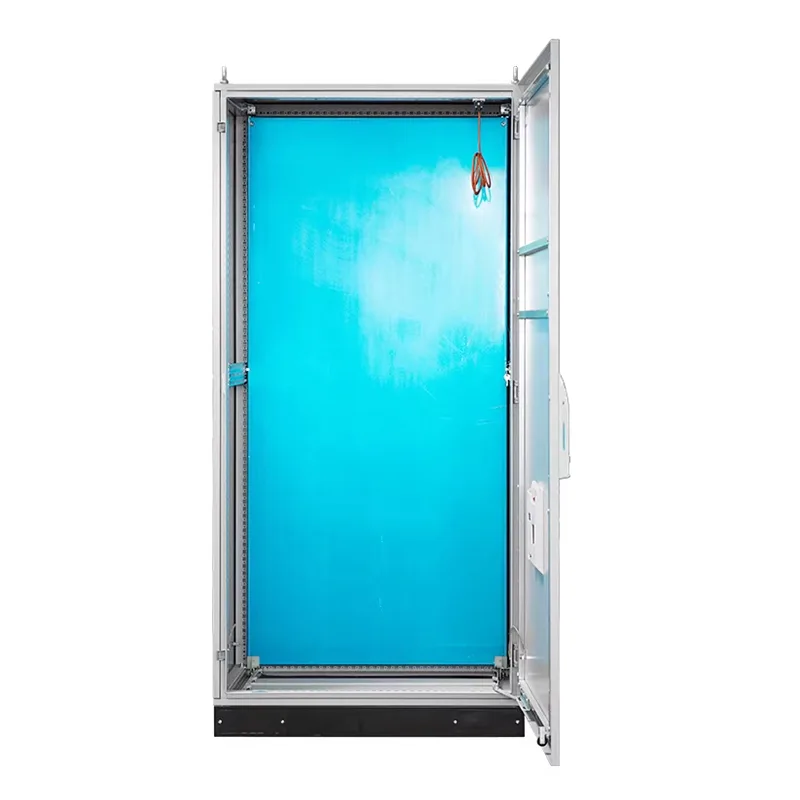

PS 조합 분배 캐비닛

PS 조합 유통 캐비닛 공급업체인 Shangming은 자체 공장을 소유하고 있으며 직접 판매 가격을 제공합니다. 본 제품은 병렬 사용에 적합한 모듈식 캐비닛으로 상단 패널과 측면 패널이 분리 가능하여 설치 및 분해가 편리합니다. 캐비닛은 강도가 높고 보호 등급이 IP54 이상입니다.

문의 보내기

제품 설명

Shangming은 경쟁력 있는 가격으로 고품질, 고성능 제품을 제공하는 PS 조합 분배 캐비닛의 중국 제조업체입니다. 이 분배 캐비닛은 지면에서 약 25mm 떨어진 높은 도어 패널을 갖추고 있어 부드럽고 유연하게 열 수 있습니다. 메인 프레임은 9겹 프로파일의 단일 용접 섹션으로 구성됩니다.

PS 조합 분배 캐비닛이란 무엇입니까?

PS 조합 배전 캐비닛은 단일 기능 캐비닛이 아니라 배전 및 제어, 신호 회로를 통합한 모듈식 저전압 배전 캐비닛입니다. 병렬로 연결된 하나 이상의 캐비닛으로 구성되어 다양한 기능과 폭넓은 응용 프로그램을 제공할 수 있습니다.

분배 캐비닛의 주요 구조는 특수한 9중 프로파일을 사용하여 세로 하중 지지력과 비틀림 강도를 향상시킵니다. 표준 간격의 장착 구멍을 통해 내부 빔과 구성 요소를 유연하게 배치할 수 있습니다.

병렬 캐비닛 조립이 필요한 경우 끝 캐비닛에만 측면 패널이 필요합니다. 중간 부분은 완전히 열릴 수 있습니다. 상단 커버, 도어 패널, 후면 패널, 하단 플레이트가 모두 독립 모듈로 되어 있어 파손 시 개별 교체가 가능합니다.

프로젝트 확장이 필요한 경우 Shangming의 PS 모듈식 배전 캐비닛을 선택할 수 있습니다. 모듈식 설계로 현장 조립 시간을 40% 절약할 수 있습니다.

주요 특징

모듈식 설계: 캐비닛은 고전압 및 저전압 전기 구성 요소와 제어 요소를 모두 통합하여 통일된 전력 및 제어를 달성합니다.

표준화: IEC 61439/GB 7251 표준을 기반으로 표준 모듈형 구조, 범용 레일, 서랍 또는 고정 파티션 장치를 채택합니다.

높은 통합성: 메인 스위치, 분기 회로, 모터 스타터, 스마트 미터, 통신 모듈, 서지 보호기 등을 통합할 수 있습니다.

구성: 고정형, 서랍형 또는 하이브리드 설치를 지원하여 향후 유지 관리 및 확장을 단순화합니다.

권장 응용 분야: 건물 자동화, 펌프실, HVAC 시스템, 생산 라인 제어 스테이션 등 배전 및 자동 제어의 동시 관리가 필요한 상황.

기술적인 매개변수

재료	SUS304(다른 재질 등급도 사용 가능)
표면 처리	캐비닛 인산염 처리 프라이머 처리, 외부 분체 코팅, 색상은 RAL7032 및 RAL7035 직조 패턴으로 나눌 수 있습니다. 설치 플레이트는 아연 도금 처리되어 있습니다.

보호 수준	IP55(GB4205-1993 누르기)

표준 구성	전면 도어, 후면 패널, 설치 패널, 측면 패널 캐비닛, 도어 자물쇠, 밀봉 스트립
강판 두께	프레임: 9단 프로필 1.5mm 도어 패널: 2.0mm 후면 패널, 측면 패널: 1.5mm 설치 패널: 2.5mm

주문 사양

주문 번호(PS)	주문번호(PS)	너비	키	깊이	측면 패널 주문 번호(PS7032)	측면 패널 주문 번호 (PS7035)
PS601840002	PS601840005	600	1800	400	PS1840002	PS1840005
PS601850002	PS601850005	600	1800	500	PS1850002	PS1850005
PS601860002	PS601860005	600	1800	600	PS1860002	PS1860005
PS602040002	PS602040005	600	2000	400	PS2040002	PS2040005
PS602050002	PS602050005	600	2000	500	PS2050002	PS2050005
PS602060002	PS602060005	600	2000	600	PS2060002	PS2060005
PS602080002	PS602080005	600	2000	800	PS2080002	PS2080005
PS602260002	PS602260005	600	2200	600	PS2260002	PS2260005
PS801840002	PS801840005	800	1800	400	PS1840002	PS1840005
PS801850002	PS801850005	800	1800	500	PS1850002	PS1850005
PS801860002	PS801860005	800	1800	600	PS1860002	PS1860005
PS802040002	PS802040005	800	2000	400	PS2040002	PS2040005
PS802050002	PS802050005	800	2000	500	PS2050002	PS2050005
PS802060002	PS802060005	800	2000	600	PS2060002	PS2060005
PS802080002	PS802080005	800	2000	800	PS2080002	PS2080005
PS802260002	PS802260005	800	2200	600	PS2260002	PS2260005
PS101840002	PS101840005	1000	1800	400	PS1840002	PS1840005
PS121840002	PS121840005	1200	1800	400	PS1840002	PS1840005
PS121850002	PS121850005	1200	1800	500	PS1850002	PS1850005
PS121860002	PS121860005	1200	1800	600	PS1860002	PS1860005
PS122040002	PS122040005	1200	2000	400	PS2040002	PS2040005
PS122050002	PS122050005	1200	2000	500	PS2050002	PS2050005
PS122060002	PS122060005	1200	2000	600	PS2060002	PS2060005
PS122080002	PS122080005	1200	2000	800	PS2080002	PS2080005
PS122060002	PS122060005	1200	2200	600	PS2260002	PS2260005
PS102050002	PS102050005	1000	2000	500	PS2050002	PS2050005
PS102060002	PS102060005	1000	2000	600	PS2060002	PS2060005

표준 배전 캐비닛과 비교 PS 조합 배전 캐비닛: 차이점은 무엇입니까?

특성	일반 용접 분배 캐비닛	PS 조합 배전 캐비닛
골격 구조	강판은 독립된 프레임 없이 직접 용접됩니다.	9중 프로파일 프레임 구조, 볼트 또는 용접
유연성	고정 구멍이 거의 없으며 이후 수정에는 드릴링 및 절단이 필요합니다.	모든 방향의 25mm 모듈형 구멍, 대들보를 임의로 조정할 수 있습니다.
통합 용량	캐비닛의 통합 기능이 좋지 않습니다. 측면 패널은 일반적으로 용접되어 내부를 완전히 열 수 없습니다.	매우 견고하며 탈착식 측면 패널이 있어 여러 캐비닛을 원활하게 연결할 수 있습니다.
내하중 용량	공통, 중소형 부품에 적합	견고한 프레임을 갖춘 초강력, 고강도 주파수 인버터 및 버스바에 적합합니다.
유지관리 용이성	전면(또는 후면)에서만 열리며 작동 공간이 제한됩니다.	전면 및 후면 도어, 측면 패널, 지붕을 포함하여 완전히 제거 가능합니다.
생산 비용	단일 표준화된 소형 캐비닛에 적합한 저렴한 가격	더 높은
