단일 도어 벽걸이형 전기 인클로저가 스마트 빌딩 성장을 지원하는 방법

스마트 빌딩은 배전, 조명, 난방, 환기, 출입 통제, 에너지 모니터링 시스템의 구성 방식을 변화시키고 있습니다. 이러한 기능이 점점 더 상호 연결됨에 따라 이를 지원하는 물리적 인프라는 점점 더 제한된 건물 공간 내에서 더 많은 제어 장치, 통신 인터페이스 및 전기 회로를 수용해야 합니다. 따라서 전기 인클로저는 스마트 빌딩 설계의 중요한 부분으로 남아 있으며 장비 보호, 유지 관리 액세스 및 시스템 구성을 지원하는 동시에 전기 구성 요소에 대해 정의된 위치를 제공합니다.

스마트 빌딩 개발은 전기 인프라를 재편하고 있습니다.

현대의 건물 자동화는 전통적으로 별도로 설계되고 운영되었던 시스템 간의 조정에 달려 있습니다. 조명 제어, HVAC 장비, 접근 제어 장치, 화재 안전 인터페이스 및 에너지 관리 시스템은 건물 관리 플랫폼을 통해 정보를 교환할 수 있습니다. 이러한 통합으로 인해 특히 상업용 건물, 사무실, 주거 단지, 병원 및 산업 시설에서 명확하게 구조화된 전기 설비의 중요성이 높아졌습니다.

전환에는 단순히 더 많은 디지털 장치를 추가하는 것이 포함되지 않습니다. 또한 전원 분배, 제어 배선, 장비 분리, 방열 및 검사를 위한 접근에 대한 세심한 고려가 필요합니다. 설치 팀이 인접 시스템을 불필요하게 방해하지 않고 회로를 식별하고, 연결을 추적하고, 유지 관리를 수행할 수 있도록 전기 구성 요소를 배열해야 합니다.

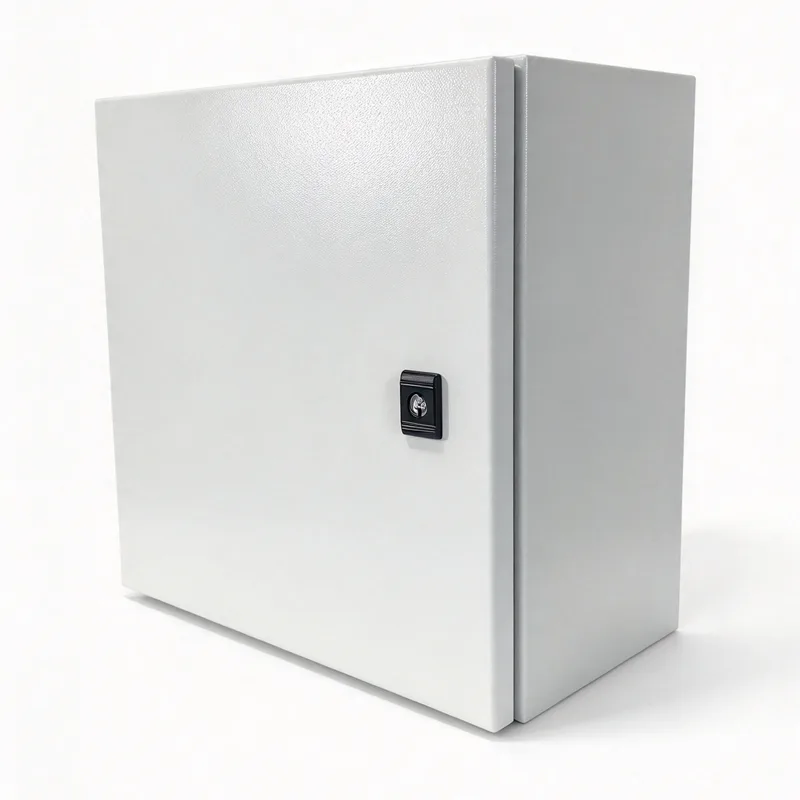

이러한 맥락에서,단일 도어 벽걸이 형 전기 인클로저귀중한 바닥 공간을 차지하지 않고 접근 가능한 전용 하우징이 필요한 전기 또는 제어 장비 설치를 위한 실용적인 인클로저 형식을 나타냅니다. 적합성은 장비 크기, 설치 환경, 보호 요구 사항 및 계획된 시스템 확장에 따라 달라집니다.

벽걸이형 설치로 공간 제약 문제 해결

공간 활용은 스마트 빌딩 프로젝트에서 반복적으로 고려되는 사항입니다. 전기 장비는 서비스 복도, 장비실, 유틸리티 구역, 공장실 및 제어 시스템 근처의 지정된 벽 공간에 설치해야 할 수도 있습니다. 바닥 설치형 캐비닛은 대규모 설치에 적합할 수 있지만 소규모 분배 및 제어 장치에는 벽걸이형 구조가 도움이 될 수 있습니다.

적절한 벽에 인클로저를 장착하면 바닥 공간을 보존하고 전기 장비의 일관된 위치를 설정할 수 있습니다. 여러 통제 구역이 있는 건물의 경우 분산 배열을 통해 특정 배선 경로를 단축하고 현지 검사를 더욱 편리하게 만들 수도 있습니다. 이러한 이점은 자동으로 발생하지 않습니다. 케이블 라우팅, 접근 공간, 구조적 지지 및 내부 구성 요소에 접근해야 하는 필요성은 각 설치에 대해 평가되어야 합니다.

단일 도어 구성은 밀폐된 장비에 대한 간단한 액세스 지점을 제공합니다. 열리는 방향, 사용 가능한 작업 간격, 힌지 배열 및 도어 고정 메커니즘은 기술자가 터미널을 검사하고 구성 요소를 교체하거나 회로 식별을 확인하는 방법에 영향을 미칠 수 있습니다. 이러한 실용적인 세부 사항은 인클로저가 좁은 서비스 영역에 설치되거나 다른 건물 시스템과 나란히 설치되는 경우 특히 중요합니다.

장비 보호는 연결된 건물의 핵심입니다

연결이 물리적 보호의 필요성을 감소시키지는 않습니다. 컨트롤러, 릴레이, 회로 보호 장치, 단자대, 전원 공급 장치 및 통신 구성 요소는 먼지, 습기, 우발적인 접촉, 진동 또는 온도 변화에 의해 영향을 받을 수 있습니다. 인클로저는 이러한 구성 요소 주위에 물리적 경계를 설정하는 데 도움이 되지만 보호 수준은 구성 및 검증된 환경 등급에 따라 달라집니다.

인클로저 재질, 도어 씰, 케이블 입구 배열, 장착 방법 및 환기 설계는 모두 특정 위치에 대한 적합성에 영향을 미칩니다. 깨끗한 실내 전기실에 설치하는 것은 습한 유틸리티 공간, 먼지가 많은 공장실 또는 노출된 실외 공간에 설치하는 것과 조건이 다릅니다. 따라서 지정된 침투 보호 등급은 인클로저의 외관에서 가정하는 것이 아니라 실제 현장 조건과 일치해야 합니다.

열 관리는 또 다른 중요한 고려 사항입니다. 스마트 빌딩 제어 장치는 여러 전원 공급 장치, 스위칭 장치, 통신 모듈 및 기타 열 발생 구성 요소를 제한된 양으로 결합할 수 있습니다. 열이 적절하게 방출되지 않으면 내부 온도가 상승하여 구성 요소 성능이나 서비스 수명에 영향을 미칠 수 있습니다. 장비 로딩, 엔클로저 크기, 주변 온도, 간격 및 환기 규정을 설계 중에 함께 평가해야 합니다.

통합에는 물리적 주택 이상의 것이 필요합니다

스마트 빌딩 인클로저는 내부에 설치된 장치의 물리적, 전기적 요구 사항을 수용해야 합니다. 네트워크로 연결된 컨트롤러에는 통신 케이블이 필요할 수 있으며, 스위칭 장비와 전원 공급 장치에는 적절한 크기의 도체와 적절한 터미널 배열이 필요합니다. 설계자는 케이블 굴곡 반경, 배선 덕트, 도체 분리, 접지, 식별 라벨 및 연결 지점에 대한 안전한 접근을 고려해야 합니다.

그만큼단일 도어 벽걸이 형 전기 인클로저이러한 요소를 구성하기 위해 정의된 구조를 제공할 수 있지만 인클로저만으로는 설치가 지능적이거나 규정을 준수하도록 만들 수는 없습니다. 자동화 기능은 선택된 제어 장치, 통신 아키텍처, 소프트웨어, 센서 및 광범위한 건물 관리 시스템과의 통합에서 비롯됩니다. 하우징은 물리적 구성 요소를 보호하고 구성하여 이러한 배치를 지원합니다.

미래의 변화에 ​​대한 계획도 마찬가지로 중요합니다. 빌딩 시스템에는 나중에 추가 점유 센서, 에너지 측정기, 조명 회로 또는 통신 인터페이스가 통합될 수 있습니다. 적절한 내부 공간을 확보하고 명확한 배선 레이아웃을 제공하면 수정이 더 쉬워집니다. 그러나 확장은 인클로저의 물리적 용량, 전기 정격, 열 제한 및 해당 안전 요구 사항 내에서 유지되어야 합니다.

표준 및 검증 가이드 인클로저 선택

설치 편의성과 함께 전기 안전 및 조립 검증도 고려해야 합니다. IEC 61439 시리즈는 구조, 기술적 특성 및 검증 요구 사항을 포함하여 저전압 개폐 장치 및 제어 장치 어셈블리를 다룹니다. IEC 61439-3:2024는 정의된 범위 내에서 일반 사람이 작동하도록 고안된 배전반을 구체적으로 다루고 있습니다. 특정 설치가 이러한 요구 사항에 해당하는지 여부는 장비 구성 및 의도된 응용 프로그램에 따라 다릅니다.

인클로저는 전기 부품을 수용하는 데 사용된다는 이유만으로 조립 표준을 준수한다고 설명해서는 안 됩니다. 전체 조립품, 해당 용도 및 관련 검증 요구 사항을 평가해야 합니다. 설계자는 해당 지역 전기 규정, 접지 배열, 과전류 보호, 작업 공간 및 설치 지침도 고려해야 합니다.

스마트 빌딩의 경우 여러 기술 팀이 여러 시스템을 설치, 수정 및 유지 관리할 수 있으므로 문서화는 특히 유용합니다. 명확한 회로 일정, 구성 요소 라벨, 배선 다이어그램 및 유지 관리 기록은 문제 해결 중 모호성을 줄일 수 있습니다. 일관된 문서화는 전력 회로를 저전압 제어 및 통신 연결과 구별하는 데도 도움이 됩니다.

유지보수 및 수명주기 계획 영향 설계

빌딩 자동화 장비는 시설의 운영 수명 전반에 걸쳐 접근 가능한 상태를 유지해야 합니다. 시스템이 발전함에 따라 센서를 추가하고, 컨트롤러를 교체하고, 통신 모듈을 업데이트하고, 전기 연결을 검사할 수 있습니다. 명확한 식별과 안전한 접근을 지원하는 인클로저 레이아웃은 이러한 작업을 단순화할 수 있지만 유지 관리 결과는 설치 품질과 문서에 따라 달라집니다.

인클로저의 위치는 운영상의 접근과 환경적 노출을 모두 반영해야 합니다. 기술자는 문을 열고 승인된 작업을 수행하기 위해 충분한 여유 공간이 필요하며, 설치 시 비상 경로, 장비 이동 또는 기타 건물 서비스를 방해하지 않아야 합니다. 케이블 인입구는 불필요한 긴장을 제한하고 의도된 환경 보호 수준을 유지하도록 배열되어야 합니다.

수명주기 계획에는 설치 환경에 적합한 자재 및 마감재 선택도 포함됩니다. 부식 노출, 청소 절차, 습도 및 잠재적인 기계적 영향은 장기적인 적합성에 영향을 미칠 수 있습니다. 점유 또는 제어 요구 사항이 변경되는 건물의 경우 내부 배치를 검사하고 수정하는 능력은 초기 설치 공간만큼 중요할 수 있습니다.

소형 인클로저는 스마트 빌딩 성장에서 정의된 역할을 갖습니다

빌딩 자동화의 확장으로 인해 중앙 배전 장비부터 개별 구역에 서비스를 제공하는 소규모 제어 지점에 이르기까지 조정된 전기 인프라의 중요성이 높아지고 있습니다. 벽걸이형 인클로저는 설치 조건과 구성 요소 요구 사항이 적합할 경우 로컬 장비에 체계적인 하우징과 편리한 접근이 필요한 아키텍처를 지원할 수 있습니다.

그만큼단일 도어 벽걸이 형 전기 인클로저독립형 스마트 빌딩 기술보다는 더 넓은 전기 설계 내의 한 요소로 가장 잘 이해됩니다. 실제 가치는 적절한 크기, 보호 등급, 열 고려 사항, 배선 구성 및 설치된 장비와의 호환성에 따라 달라집니다. 연결된 건물이 계속해서 전력, 제어 및 모니터링 기능을 통합함에 따라 이러한 기본 인클로저 요구 사항은 시스템 안전, 유지 관리성 및 장기적인 운영 유연성과 밀접하게 연결되어 있습니다.
