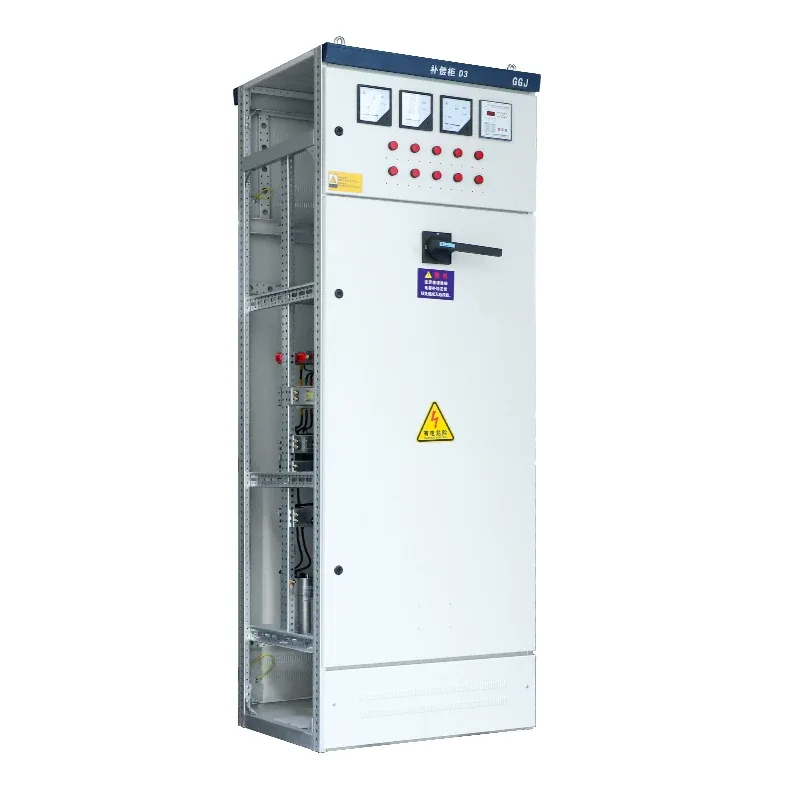

GGJ 저전압 무효 전력 보상 캐비닛

GGJ 저전압 무효 전력 보상 캐비닛은 Shangming이 제공할 수 있는 일반적인 모델 중 하나입니다. 공장으로서 우리는 경쟁력 있는 가격으로 제품을 직접 제공합니다. 이 제품은 역률을 개선하고, 에너지를 절약하고, 소비를 줄이며, 전력망 운영의 품질을 향상시킬 수 있습니다.

핵심 작동 원리

GGJ 저전압 무효 전력 보상 캐비닛의 핵심 작업은 특정 로직 및 단계를 통해 커패시터에 의해 생성된 유도 전류를 사용하여 유도 부하에 의해 생성된 지연 전류를 상쇄하는 것입니다.

1. 실시간 모니터링: 지능형 컨트롤러는 시스템 전압, 전류 및 역률(cosΦ)을 샘플링합니다.

2. 요구 판단: cosΦ < 설정값(일반적으로 0.92-0.95)인 경우 보상이 시작됩니다.

3. 자동 전환: 커패시터 뱅크는 미리 설정된 전략(순환/인코딩/퍼지 제어)에 따라 켜집니다.

4. 제로 크로싱 스위칭(옵션): 사이리스터 스위치(TSC)는 제로 돌입 전류 스위칭을 달성하고 커패시터 수명을 연장하는 데 사용됩니다.

GGJ 보상 캐비닛이 필요한 이유는 무엇입니까?

모터, 변압기, 용접 기계 등 대부분의 산업용 부하는 유도성 부하입니다. 이러한 장치는 자기장을 형성하기 위해 유효 전력뿐만 아니라 상당한 양의 무효 전력도 소비합니다.

보상하지 않으면 역률이 0.9 미만으로 감소하여 전력망의 전압 변동이 커지고 변압기 용량이 낭비되며 심지어 전력 회사로부터 벌금이 부과될 수도 있습니다.

GGJ 저전압 무효전력 보상 캐비닛을 설치한 후 커패시터를 연결하여 유도부하에 필요한 무효전류를 생성하여 주선의 역률을 향상시킵니다(일반적으로 0.92~0.98 사이로 설정).

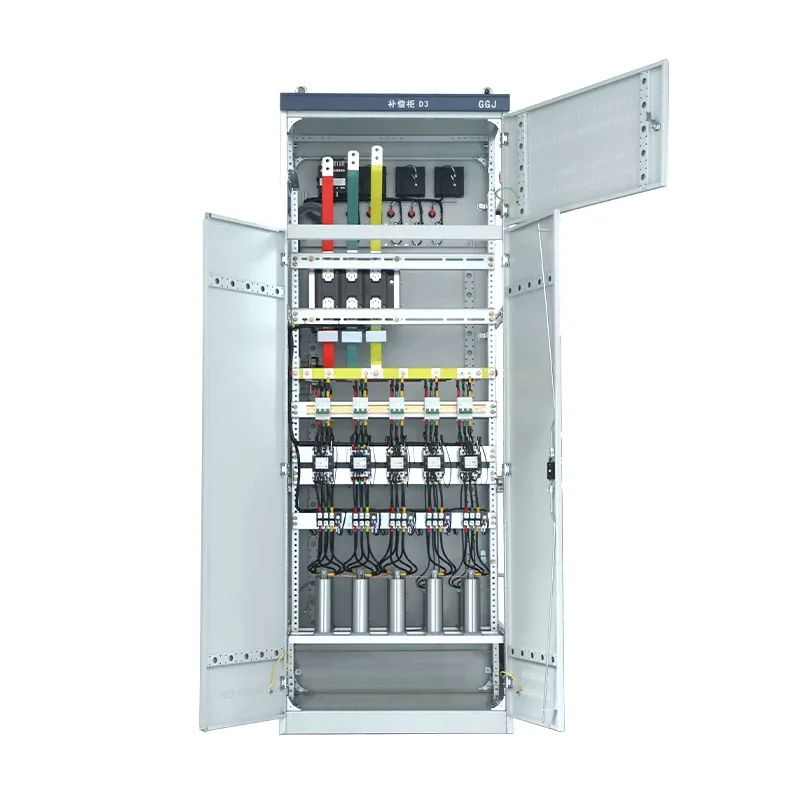

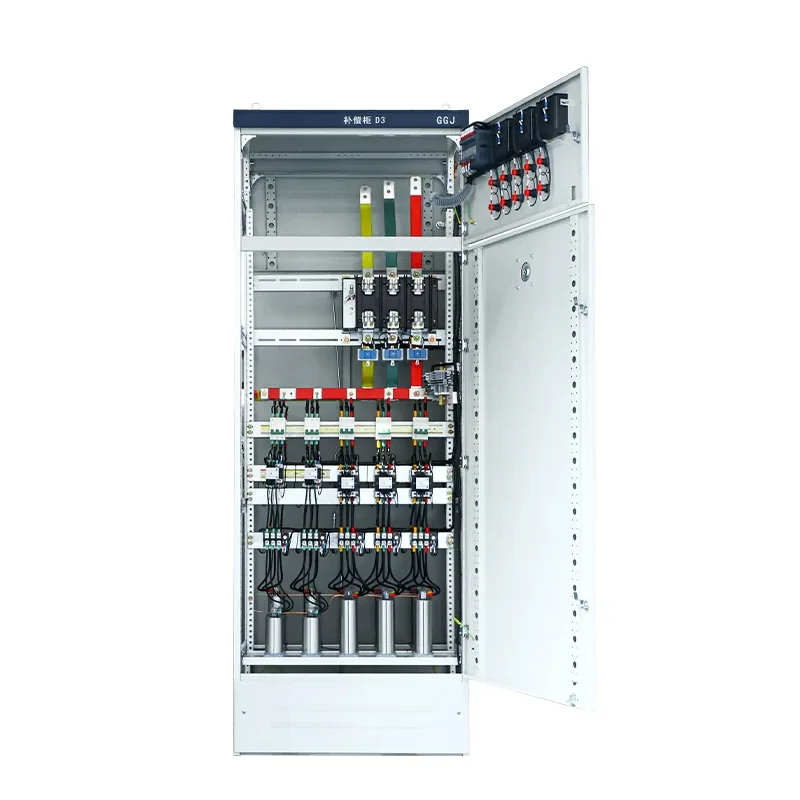

핵심 구성요소

Shangming의 GGJ 저전압 무효 전력 보상 캐비닛은 단순한 개폐 장치가 아닙니다. 다음 구성 요소를 정밀하게 통합하여 엄격한 프로세스와 테스트 절차를 통해 신뢰할 수 있는 품질과 안정적인 성능을 보장합니다.

● 자동 무효전력 제어기: 전력망의 역률을 실시간으로 모니터링하는 역할을 담당합니다. 설정값 이하로 떨어지면 자동으로 콘덴서 연결 명령을 내립니다.

● 저전압 자가 치유 커패시터: 핵심 에너지 저장 구성 요소로 고급 무효 전류를 제공합니다.

● 스위칭 스위치: 전용 커패시터 접촉기와 복합 스위치가 포함됩니다. 전자는 돌입 전류 억제 장치가 있는 기계식 스위치인 반면, 후자는 제로 크로싱 스위칭을 달성하여 스파크와 돌입 전류를 제거하여 빈번한 스위칭 애플리케이션에 적합합니다.

● 직렬 리액터: 커패시터 스위칭 중 고조파를 억제하고 돌입 전류를 제한하여 커패시터가 소손되지 않도록 보호하는 데 사용됩니다.

● 퓨즈: 단락 보호 기능을 제공합니다.

핵심 장점

1. 에너지 절약 및 비용 절감: GGJ 저전압 무효 전력 보상 캐비닛은 전력국의 전력 조정 비용으로 인한 벌금을 피하면서 역률을 향상시킵니다. 이는 국내 중국 클라이언트와 작업할 때 흔히 접하는 문제이며, 그들의 요구에 맞는 디자인입니다. 라인 전류 및 구리 손실(I²R)을 줄여 전기 요금을 5%~15% 절약합니다.

2. 향상된 전력 품질: 보상 캐비닛은 버스 전압을 안정화하여 모터 시동 및 정지로 인한 전압 강하를 방지하고 변압기 용량을 확보하며 용량 확장 투자를 지연시킵니다.

3. 자동화된 작동: 우리는 고급 디자인을 사용하여 안정적인 성능을 보장합니다. 장비는 수동 개입 없이 연중무휴 24시간 자동으로 켜지고 꺼질 수 있습니다. 커패시터 고장 및 과열 경보와 같은 일반적인 결함을 자가 진단할 수 있습니다. 기술 지원은 언제든지 Shangming에서 제공됩니다.

4. 높은 안전성: 커패시터는 건식 자가 치유 기술을 사용하여 자동으로 결함을 격리하고 폭발을 방지합니다. 반응기는 공진을 억제하여 보상이 재앙으로 변하는 것을 방지합니다.

다른 보상 방법과 GGJ 비교

GGJ는 고조파 제어 정상 상태 시스템에서 가장 경제적인 무효 전력 보상을 제공하는 비용 효율성의 왕입니다.

일반적인 결함 및 문제 해결 제안
