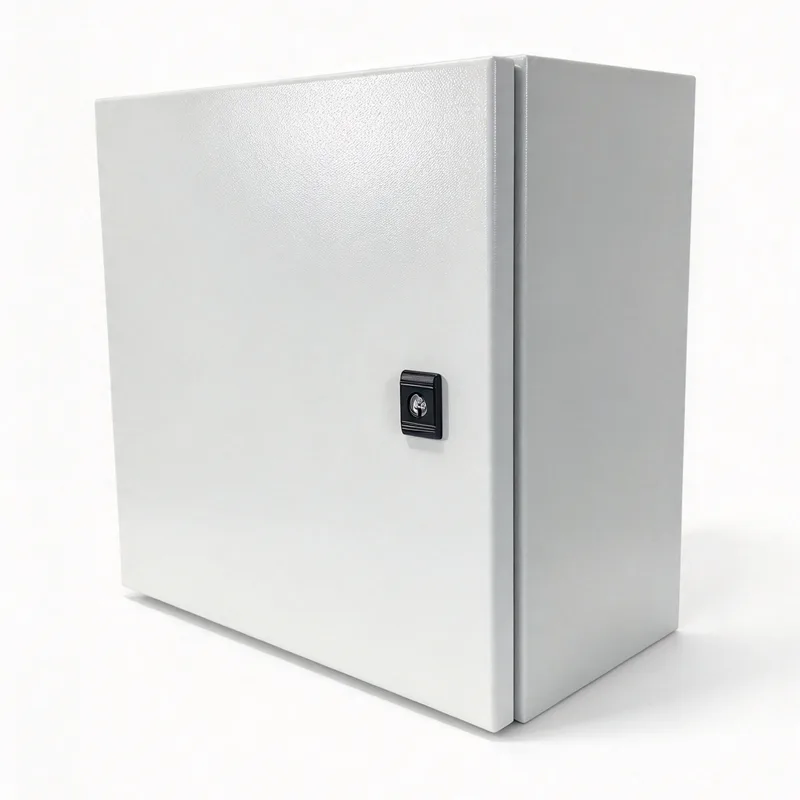

현대 배전에서 단일 도어 벽 장착형 전기 인클로저가 중요한 이유

최신 배전 시스템은 변화하는 전기 부하, 점점 더 분산되는 제어 장비, 안전한 작동 및 유지 관리에 대한 더욱 엄격한 요구 사항을 수용해야 합니다. 상업용 건물, 산업 시설, 인프라 프로젝트 및 자동화된 생산 라인은 모두 명확하게 구성된 레이아웃 내에서 설치, 접근 및 유지 관리할 수 있는 전기 장비에 의존합니다. 이러한 시스템이 발전함에 따라 인클로저 설계는 전기 인프라 계획의 중요한 부분으로 남아 있습니다.

전기 인클로저는 종종 회로 차단기, 접촉기, 단자대 및 제어 장치에 대한 이차적인 것으로 간주되지만 해당 구조는 장비 배열, 배선 접근, 환경 보호 및 유지 관리 절차에 직접적인 영향을 미칩니다. 그만큼단일 도어 벽걸이 형 전기 인클로저더 큰 캐비닛의 바닥 공간 요구 없이 전기 부품에 전용 하우징이 필요한 경우에 사용되는 인클로저 형식 중 하나입니다.

현대 배전의 요구사항 변화

전력 분배는 더 이상 중앙 공급 지점에서 다운스트림 회로로 전기를 전달하는 것으로 제한되지 않습니다. 현재 많은 설치에는 로컬 배전반, 모터 제어, 모니터링 장치, 통신 인터페이스 및 자동화 장비가 통합되어 있습니다. 이러한 구성 요소는 부하 관리, 장비 모니터링, 조명 제어, 생산 라인 운영과 같은 기능을 지원합니다.

이러한 개발은 전기 시스템 설계자에게 실질적인 과제를 안겨줍니다. 장비는 케이블 라우팅, 열 방출, 검사 및 서비스를 위한 적절한 공간을 남겨두면서 사용 가능한 설치 영역 내에 맞아야 합니다. 여러 전기 제어 지점이 있는 시설에서는 각 인클로저의 배치가 케이블 길이, 설치 복잡성 및 유지 관리 중 액세스에 영향을 미칠 수 있습니다.

따라서 인클로저 선택은 더 넓은 배전 설계의 일부를 구성합니다. 벽걸이 형식은 벽 공간을 사용할 수 있고 장비에 대형 바닥 설치형 캐비닛이 필요하지 않은 경우 선택한 로컬 제어 및 분배 배열을 수용할 수 있습니다. 적합성은 전기 조립, 구성 요소 크기, 설치 환경 및 해당 안전 요구 사항에 따라 달라집니다.

벽걸이형 디자인과 공간 활용성

바닥 공간은 공장, 상업용 건물, 다용도실, 장비 구역에서 귀중한 자원입니다. 특히 회로 밀도가 높거나 전기 장비가 더 큰 내부 용적을 요구하는 경우에는 대형 분배 캐비닛이 많은 응용 분야에 필요합니다. 그러나 더 작은 제어 어셈블리는 해당 기능을 제공하는 장비에 더 가깝게 설치할 수 있습니다.

벽걸이형 인클로저는 선택된 전기 부품을 바닥에서 떨어뜨리고 정의된 설치 지점을 설정할 수 있습니다. 생산 시설에서 이러한 배열은 로컬 기계 제어 또는 보조 분배 장비에 적합할 수 있습니다. 상업용 건물에서는 특정 조명 제어, 서비스 회로 또는 건물 자동화 구성 요소를 수용할 수 있습니다.

공간 절약만으로는 최상의 장착 배열을 결정할 수 없습니다. 벽 강도, 장착 하드웨어, 장비 무게, 케이블 삽입 위치, 도어 열림 공간 및 자격을 갖춘 직원의 접근 권한 모두가 설치 계획에 영향을 미칩니다. 또한 인클로저는 통로, 비상 경로 또는 기타 건물 서비스를 방해하지 않도록 배치해야 합니다.

인클로저 구조는 전기 조직을 지원합니다.

잘 계획된 전기 설치에는 구성 요소를 장착할 만큼 충분한 공간이 필요합니다. 회로 차단기, 단자대, 릴레이, 전원 공급 장치 및 제어 장치에는 안전한 배선과 효율적인 검사를 지원하는 체계적인 내부 레이아웃이 필요합니다. 구성 요소 배치가 잘못되면 연결 추적이 어려워지고 문제 해결에 필요한 시간이 늘어날 수 있습니다.

단일 도어 구성은 인클로저 내부에 대한 기본 액세스 개구부를 제공합니다. 이러한 배열은 특히 장비 레이아웃이 상대적으로 간단한 경우 소형 설치에서 내부 구성 요소에 대한 접근을 단순화할 수 있습니다. 힌지 위치, 도어 스윙, 잠금 장치, 장착 플레이트 치수 및 사용 가능한 내부 깊이는 모두 사용 가능한 공간을 얼마나 효과적으로 사용할 수 있는지에 영향을 미칩니다.

그만큼단일 도어 벽걸이 형 전기 인클로저선택한 전기 어셈블리의 물리적 하우징 역할을 할 수 있지만 내부 용량은 설치되는 장비와 일치해야 합니다. 설계자는 케이블 굴곡 반경, 배선 덕트, 터미널 액세스, 도체 분리, 접지 연결 및 향후 유지 관리를 위한 공간을 고려해야 합니다. 컴팩트한 외관으로 인해 내부가 과밀해져서는 안 됩니다.

전기 안전은 완전한 설치에 달려 있습니다

전기 안전은 구성 요소, 보호 장치, 인클로저 구성, 설치 방법 및 작동 절차의 조정에 따라 결정됩니다. 인클로저는 전기 장비를 주변 환경과 분리하는 데 도움이 되며 적절하게 설계 및 설치되면 우발적인 접촉에 대한 노출을 줄일 수 있습니다. 그러나 인클로저 자체가 모든 전기적 또는 환경적 위험으로부터 완전한 보호를 제공하는 것은 아닙니다.

먼지와 물 유입으로부터 보호하는 것은 작업장, 공장실, 서비스 복도 또는 실외 장소에서 전기 장비를 작동하는 경우 특히 중요합니다. 필요한 침투 보호 등급은 설치 조건과 노출 수준에 따라 다릅니다. 도어 씰, 케이블 글랜드, 입구 개구부, 패스너 및 조립 기술은 설치 완료 시 달성되는 보호에 영향을 미칠 수 있습니다.

접지 및 본딩 배열도 엔클로저 구성 및 해당 전기 요구 사항에 적합해야 합니다. 금속 인클로저는 전기 연속성을 유지하기 위해 보호 본딩이 필요할 수 있지만 다른 건축 자재는 설계 고려 사항이 다릅니다. 과전류 보호, 도체 크기, 절연, 작업 간격 및 안전한 절연은 전체 시스템의 필수 부분으로 남아 있습니다.

소형 배전반 어셈블리의 열 관리

전기 시스템이 더욱 소형화됨에 따라 열 관리는 점점 더 중요한 설계 고려 사항이 되고 있습니다. 회로 보호 장치, 스위칭 부품, 변압기, 전원 공급 장치 및 기타 장비는 작동 중에 열을 발생할 수 있습니다. 제한된 인클로저 공간 내에서 여러 장치를 작동하는 경우 축적된 열로 인해 내부 온도가 상승할 수 있습니다.

과도한 온도는 구성 요소 성능, 작동 수명 및 민감한 전자 장비의 안정성에 영향을 미칠 수 있습니다. 따라서 열 계획에서는 예상되는 전기 부하, 구성 요소 손실, 주변 온도, 인클로저 크기, 장착 위치 및 사용 가능한 열 방출 경로를 고려해야 합니다.

환기구는 적절한 환경에서 열을 관리하는 데 도움이 되지만 먼지와 습기로부터 보호하는 데에도 영향을 미칠 수 있습니다. 환경 보호를 유지해야 하는 경우 대체 열 관리 접근 방식이 필요할 수 있습니다. 적절한 설계는 인클로저 형식보다는 설치된 구성 요소 및 작동 조건에 따라 달라집니다.

유지 보수 액세스 및 장기적인 운영 효율성

유지 관리 요구 사항은 초기 설치 비용이나 설치 공간만큼 인클로저 선택에 영향을 미치는 경우가 많습니다. 전기 기술자는 불필요한 방해 없이 회로를 식별하고, 연결을 검사하고, 구성 요소를 교체하고, 결함을 조사해야 합니다. 접근 가능한 인클로저 레이아웃은 이러한 작업을 지원하고 개별 장치를 찾는 데 소요되는 시간을 줄일 수 있습니다.

명확한 라벨, 업데이트된 회로 일정, 배선 다이어그램 및 일관된 터미널 식별은 모든 규모의 설치에서 중요합니다. 이러한 관행은 전기 시스템이 여러 팀에 의해 유지 관리되거나 수년에 걸쳐 수정되는 시설에서 특히 중요합니다. 조직화된 내부 배선은 기술자가 들어오는 공급 장치, 보호 장치, 제어 회로 및 연결된 장비 간의 관계를 이해하는 데에도 도움이 됩니다.

그만큼단일 도어 벽걸이 형 전기 인클로저문이 완전히 열리고 설치된 장비에 안전하게 접근할 수 있는 위치와 내부 배치로 일상적인 접근을 지원할 수 있습니다. 유지 관리 계획에는 충분한 작업 공간, 적절한 격리 절차, 관련 없는 배선을 방해하지 않고 검사가 가능한 레이아웃이 포함되어야 합니다.

저전압 배전의 표준 및 검증

저전압 배전 어셈블리에는 용도, 구성 및 설치 위치에 따라 달라지는 기술 및 안전 요구 사항이 적용됩니다. IEC 61439 시리즈는 구성, 기술적 특성 및 검증과 관련된 요구 사항을 포함하여 저전압 개폐 장치 및 제어 장치 어셈블리를 다룹니다. IEC 61439-1은 일반 규칙을 제공하는 반면 다른 부분은 특정 조립 유형 및 응용 분야를 다루고 있습니다.

빈 엔클로저와 완성된 전기 어셈블리는 규정 준수 측면에서 동일하지 않습니다. 적합성은 관련 제품 범주, 설치된 구성 요소, 어셈블리 설계 및 적용 가능한 검증 절차에 따라 달라집니다. 하우징이 단지 전기 장비를 수용한다는 이유만으로 전체 배전 시스템에 대한 규정을 준수한다고 가정해서는 안 됩니다.

설계 문서, 구성 요소 등급, 온도 상승 고려 사항, 보호 조치 및 설치 지침은 모두 적절하게 엔지니어링된 조립에 기여합니다. 지역 전기 규정 및 프로젝트 사양은 특히 산업 시설, 공공 건물 및 특수 기반 시설에 추가 요구 사항을 도입할 수 있습니다.

벽걸이형 인클로저의 지속적인 역할

현대식 배전은 중앙 집중식 공급 장비와 해당 장치가 제공하는 부하 및 시스템 근처에 위치한 소형 어셈블리를 결합합니다. 이러한 배열은 각 설치가 전기 요구 사항 및 작동 환경을 중심으로 설계되는 경우 로컬 제어 및 지원 회로의 구성을 향상시킬 수 있습니다.

그만큼단일 도어 벽걸이 형 전기 인클로저컴팩트하고 접근 가능한 하우징이 의도한 장비에 적합한 경우 관련성을 유지합니다. 그 역할은 기술적인 것이 아니라 실용적인 것입니다. 이는 대규모 배전 아키텍처 내에서 선택된 전기 구성 요소를 구성하고 보호하기 위한 물리적 구조를 제공합니다.

전기 인프라가 계속 발전함에 따라 인클로저 선택은 효율적인 공간 사용, 안전한 접근, 적절한 환경 보호, 열 성능, 명확한 배선 구성 및 유지 관리 가능성과 같은 몇 가지 기본 엔지니어링 우선 순위와 계속 연결됩니다. 이러한 요소는 인클로저 형식이 특정 설치에 적합한지 여부와 완성된 전기 시스템이 서비스 수명 동안 얼마나 효과적으로 작동할 수 있는지 결정하는 데 도움이 됩니다.
