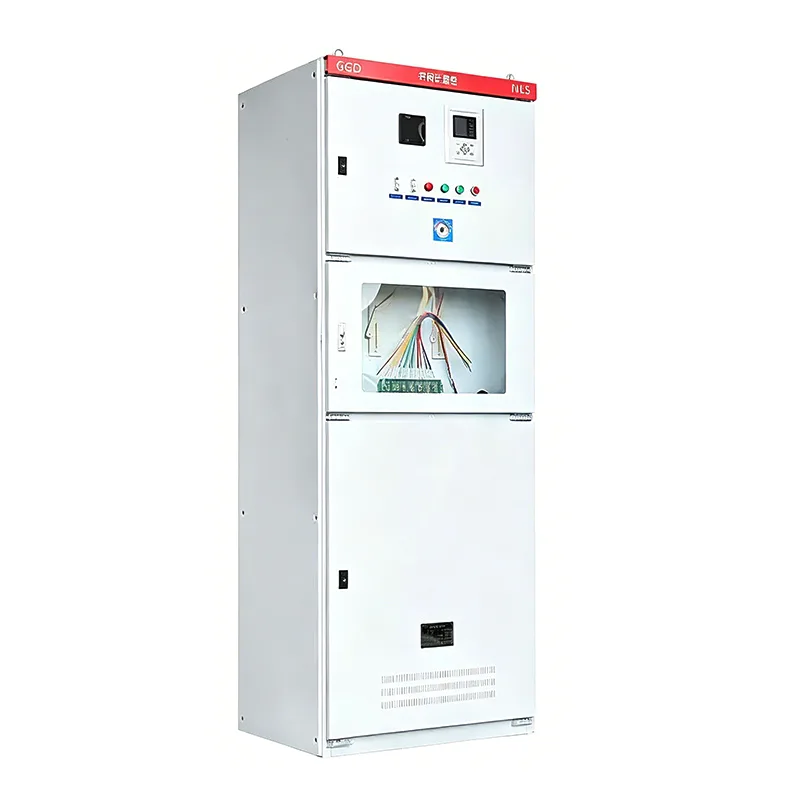

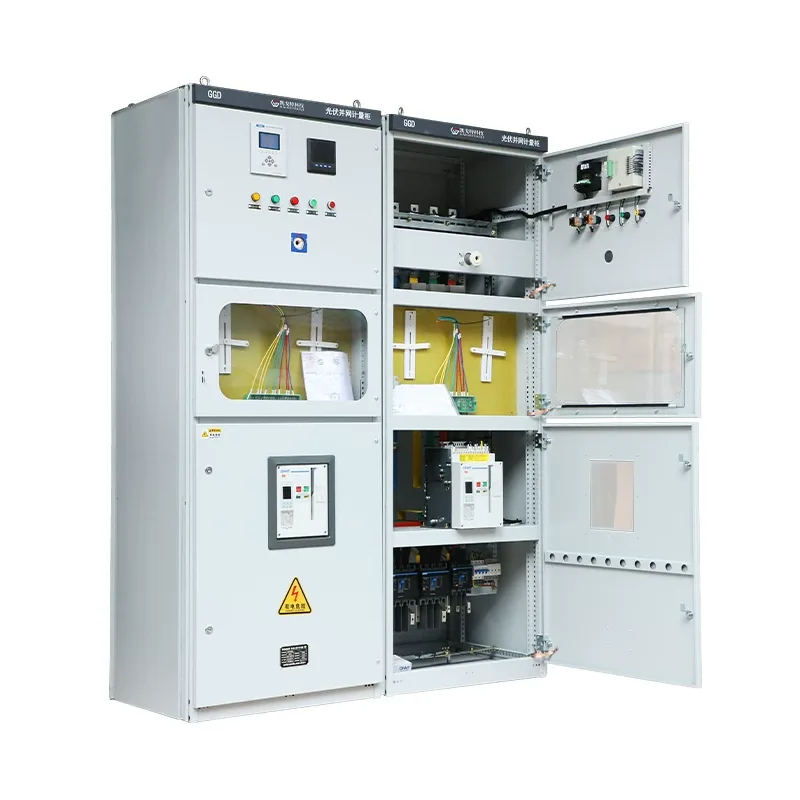

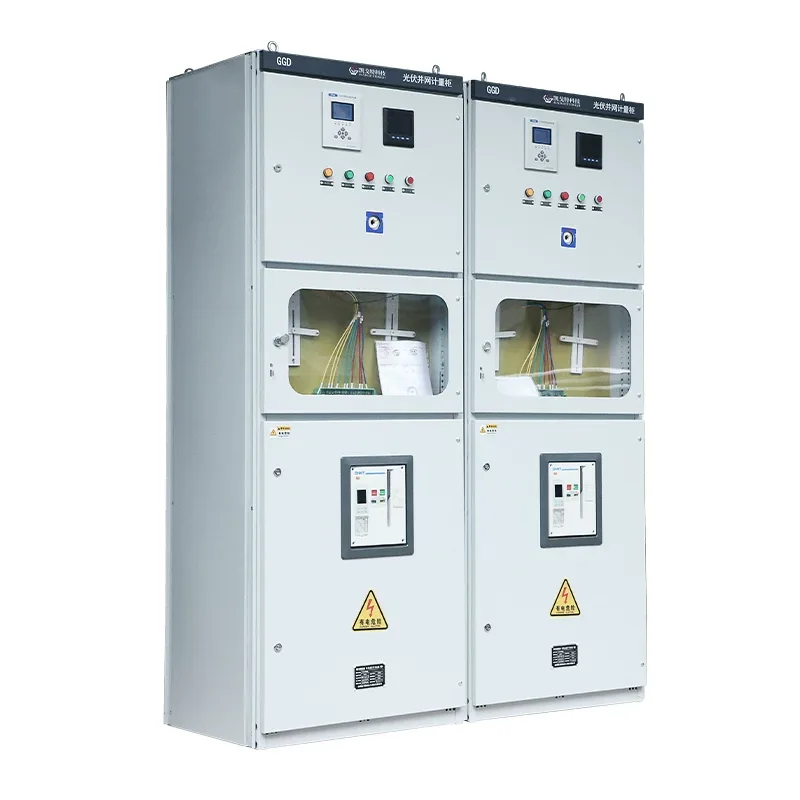

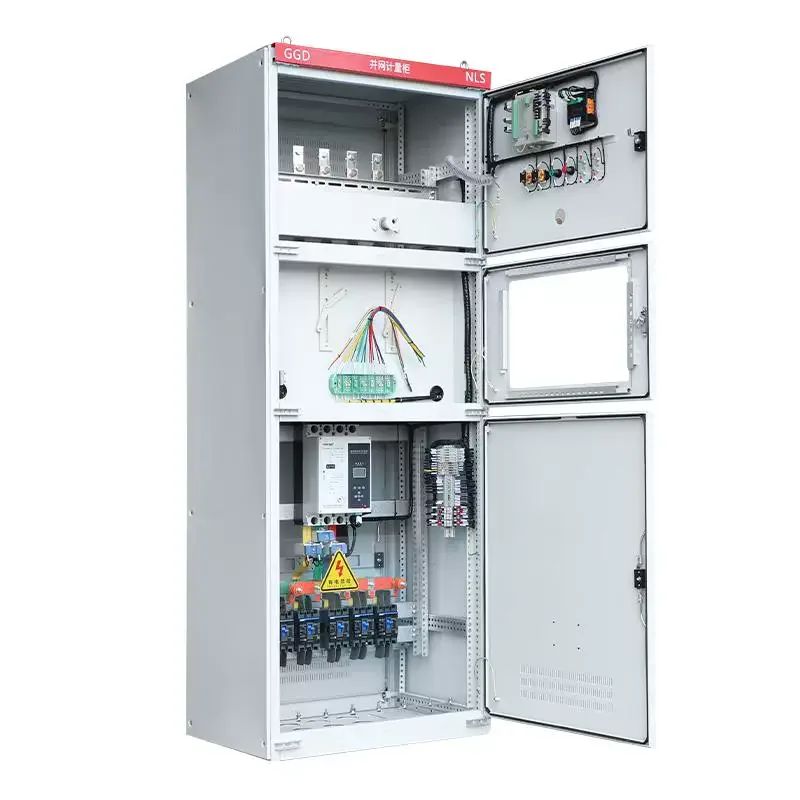

태양광 그리드 연결 캐비닛

태양광 그리드 연결 캐비닛은 보호, 계량, 격리, 단독 운전 방지 및 데이터 교환에서 중요한 역할을 합니다. 그들은 전문 제조업체 Shangming에 의해 설계 및 제조되었습니다. 우리는 보증을 제공하며 귀하의 주문과 함께 완전한 문서와 인증을 제공할 것입니다.

태양광 그리드 연결 캐비닛의 기능은 무엇입니까?

전력 수집: PV 계통에 연결된 캐비닛은 하나 이상의 스트링 인버터에서 출력되는 AC 전력을 수집합니다.

안전 절연: 그리드가 유지 관리 중이거나 PV 시스템이 오작동하는 경우 회로 차단기 또는 차단 스위치를 통해 전원 공급 장치를 물리적으로 차단하여 인력과 장비의 안전을 보장합니다.

보호 기능: PV 그리드에 연결된 캐비닛은 과전류, 과전압, 저전압 및 주파수 이상으로부터 보호합니다. 가장 중요한 점은 단독 운전 방지 기능을 갖추고 있어 메인 그리드에 장애가 발생하면 자동으로 그리드 연결 지점을 분리하여 역방향 전력 전송 및 유지 관리 담당자의 감전 가능성을 방지할 수 있다는 것입니다.

계량 및 모니터링: 장비에는 생성된 전기와 소비된 전기를 모두 기록하는 전기 계량기(일반적으로 양방향 계량기)가 내장되어 있습니다.

태양광 그리드 연결 캐비닛과 태양광 결합기 상자의 차이점

설치시 주의사항

태양광 그리드 연결 캐비닛을 설치할 때는 변압기 또는 주 배전 캐비닛에 최대한 가깝게 설치해야 합니다. 케이블이 짧을수록 전압 강하가 줄어듭니다. 케이블이 너무 길면 전력 생산량이 최고조에 달하는 동안 계통 연결 지점의 전압이 상승하여 인버터의 과전압 보호 기능이 작동되어 빈번한 트립이 발생합니다.

실외 그리드 연결 박스의 경우 직사광선 아래에 설치하는 것을 엄격히 금지합니다. 온도가 높으면 회로 차단기가 열에 의해 트립되어 잘못된 트립이 발생할 수 있습니다. 건물의 북쪽 벽에 위치를 선택하거나 차양을 설치하는 것이 좋습니다.

운영자가 긴급 상황에서 신속하게 차단 스위치를 돌릴 수 있도록 캐비닛 전면에 최소 800mm-1000mm의 작동 공간을 확보하십시오.

FAQ

Q: 전력 생산량이 가장 많은 정오에 그리드에 연결된 캐비닛의 회로 차단기가 예기치 않게 작동하는 이유는 무엇입니까?

A: 조사해야 할 원인은 다음과 같습니다.

그리드 과전압: 이것이 가장 일반적인 원인입니다. 태양광 발전은 정오에 가장 강하며, 주변 전력 소비가 적을 경우 계통 연결 지점의 전압이 높아집니다. 전압이 그리드 연결 캐비닛에 의해 설정된 보호 한계를 초과하면 캐비닛이 자동으로 트립됩니다.

온도 트립: 그리드 연결 캐비닛의 열 방출이 불량합니다. 정오에 높은 전류가 흐르면 캐비닛 내부 온도가 너무 높아져 회로 차단기의 열 보호 기능이 오작동할 수 있습니다.

부적절한 설정: 회로 차단기의 설정 전류가 인버터의 최대 출력 전류에 너무 가깝습니다.

해결책: 전압 기록을 확인하십시오. 그리드 전압이 너무 높으면 전력 공급국에 문의하여 변압기 탭을 낮추거나 보호 설정을 조정하십시오.

Q: 그리드 연결 캐비닛의 서지 보호기에 결함이 있어 교체하지 않으면 어떤 결과가 발생합니까?

A: 단기적으로는 발전에 영향을 미치지 않지만 낙뢰 보호 기능이 상실됩니다. 태양광발전소는 낙뢰유도가 매우 빈번한 개방형 옥상에 주로 위치한다. 낙뢰가 유도되면 고전압이 계통에 연결된 캐비닛을 직접 관통하여 인버터로 들어가 수십만 위안 상당의 부품이 소실될 수 있습니다.

SPD 상태 창이 빨간색으로 변하면 즉시 교체하는 것이 좋습니다.

Q: 전용 태양광 그리드 연결 캐비닛을 교체하기 위해 일반 저전압 배전 캐비닛을 사용할 수 있습니까?

A: 아니요. 직접 교체할 수 없습니다. 일반 배전 캐비닛에는 양방향 측정, 단독 운전 방지 보호 논리 및 저전압 트리핑 기능이 부족합니다.

전력 공급국은 승인 테스트 중에 이러한 광전지 관련 구성 요소를 검사하는 데 중점을 둘 것입니다. 강제 교체가 이루어지면 프로젝트가 승인되지 않습니다.
