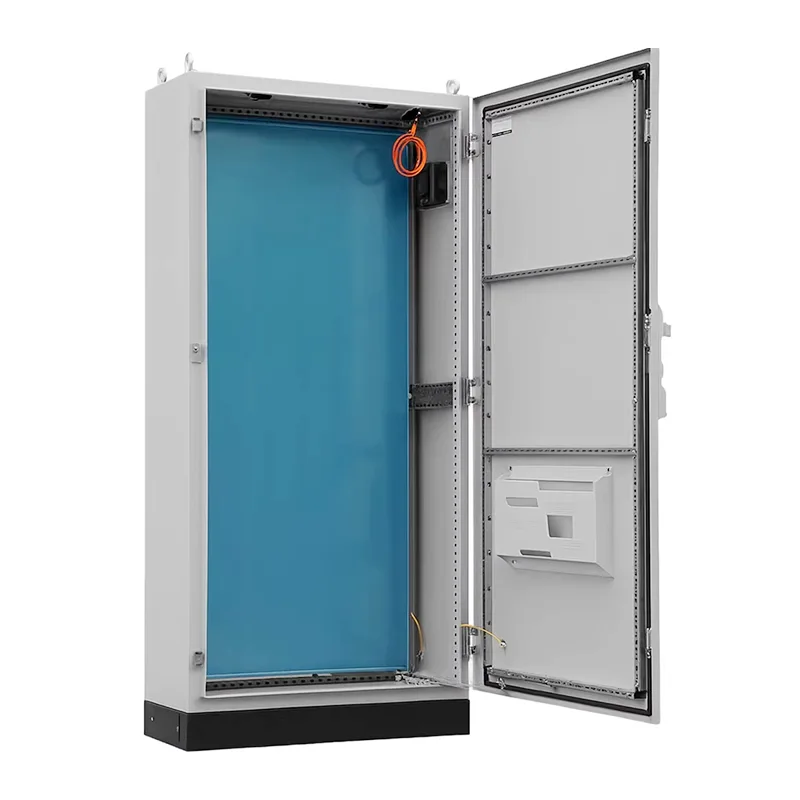

ES 5단 프로필 배전 캐비닛

중국 원저우 Yueqing 출신의 Shangming은 ES 5단 프로필 배전 캐비닛 전문 제조업체입니다. 고강도 냉연강판을 선택하여 5번의 연속 굽힘 공정을 거쳐 본 제품으로 가공합니다. 도어 패널은 지상에서 높게 위치하여 설치 및 유지 관리가 편리합니다. 우리는 또한 귀하가 선택할 수 있는 다양한 사양과 크기를 제공하고 귀하의 도면을 기반으로 한 맞춤형 디자인을 환영합니다.

문의 보내기

제품 설명

ES 5단 프로필 배전 캐비닛은 고강도 및 IP55 보호 등급을 갖춘 신뢰할 수 있는 제품입니다. 프레임에 조밀하게 포장된 25mm 피치의 모듈형 구멍은 설치 유연성과 다양성을 보장합니다. 이 제품은 중국 제조업체 Shangming에서 제공합니다. 우리는 비표준 맞춤화를 지원하고 완벽한 솔루션과 경쟁력 있는 가격을 제공할 수 있습니다.

핵심 구조적 특징

ES 5중 프로필 배전 캐비닛의 주 하중 지지 프레임은 5번의 정밀한 굴곡을 거쳐 5중 프로필 골격을 형성합니다. 이러한 다중 굽힘 설계는 강판의 세로 방향 하중 지지 능력을 향상시킬 뿐만 아니라 자연스러운 지수 홈 구조를 만들어 액체 누출을 효과적으로 방지합니다.

캐비닛의 상단, 하단 및 측면 패널은 일반적으로 단일 장치로 용접되므로 볼트 조립에 비해 안정성과 비틀림 저항이 더 뛰어납니다. 프로파일에는 내부 전기 부품의 표준화된 설치를 위한 표준 25mm 간격 구멍이 있습니다.

이러한 구조를 통해 ES 5단 캐비닛은 대용량, 다중 회로 배전 요구 사항에 적합하며, 충분한 내부 공간을 제공하고 보다 효율적인 배선 및 유지 관리가 가능합니다.

제품 기능

Shangming의 ES 5단 분배 캐비닛은 표준 모델과 맞춤형 모델로 제공됩니다. 귀하의 프로젝트를 위해 전력을 공급할 뿐만 아니라 안전하고 효율적이며 진화하는 전기 시스템을 위한 견고한 기반을 제공합니다.

1. 구조적 지지력 및 내하력

5중 프로파일은 외부 쉘일 뿐만 아니라 전체 캐비닛의 외골격이기도 합니다. 5중 벤딩 가공으로 프로파일의 세로 방향 압축강도를 높여 무거운 장비를 설치한 후에도 안정성을 확보하고 뒤틀림이나 침강을 방지합니다.

프로파일 내부는 표준 구멍으로 채워져 있습니다. 빔과 베이스플레이트를 결합하여 내부공간 내에서 구성품을 자유롭게 배치할 수 있어 활용도가 높습니다.

2. 환경 보호

일반 배전함에 비해 ES 캐비닛은 더 나은 밀봉 기능을 제공합니다. 5중 프로파일에 의해 캐비닛 개구부에 형성된 특별한 접힌 모서리 구조로 인해 물이 씰링 스트립으로 스며드는 대신 접힌 부분을 따라 캐비닛 외부로 흐릅니다.

고품질 CNC가 적용된 씰링 스트립과 결합된 캐비닛은 매우 미세한 전도성 먼지와 부식성 습기를 효과적으로 격리하여 내부 전자 부품의 절연 성능을 보호합니다.

3. 통합 열 관리 및 방열

이 제품은 부품의 소손을 우선적으로 보호하는 프로젝트에 Shangming이 권장하는 제어 캐비닛입니다.

5중 프레임과 측면 패널은 진동으로 인한 밀봉 실패를 일으키지 않고 고출력 산업용 에어컨 또는 열교환기의 설치를 지원합니다. 캐비닛의 내부 구조는 공기 대류 순환을 촉진하여 캐비닛 상단이나 구성 요소가 밀집된 영역에서 열섬 현상을 방지합니다.

4. 안전 보호 및 인간-기계 인터페이스

캐비닛 도어, 측면 패널 및 캐비닛 본체 사이에 황록색 이중 색상 와이어로 연결된 전문 접지 볼트가 있습니다. 전체 금속 케이스는 감전으로부터 안정적인 보호 기능을 제공합니다.

우리는 사용자 정의 옵션을 제공합니다. 3점 연동 잠금 장치와 결합된 투명 창이 있는 도어 패널을 선택할 수 있습니다. 이는 검사를 용이하게 하고 승인되지 않은 사람이 캐비닛을 열지 못하도록 물리적으로 방지합니다.

기술적인 매개변수

재료	SUS304(다른 소재 모델은 선택사항)
표면 처리	와이어 드로잉, 설치 버전은 아연 도금 처리됨
보호 수준	IP55(GB4205-1993 누르기)
표준 구성	전면 도어, 후면 패널, 설치 패널, 측면 패널 캐비닛, 도어 자물쇠, 밀봉 스트립
강판 두께	프레임: 5단 프로필 1.5mm 도어 패널: 2.0mm 후면 패널: 1.5mm 설치 플레이트: 2.5mm

크기 및 사양표

사양 및 치수			너비								키								깊이						설치 판자
너비	키	깊이	지하 1층	지하 2층	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896
