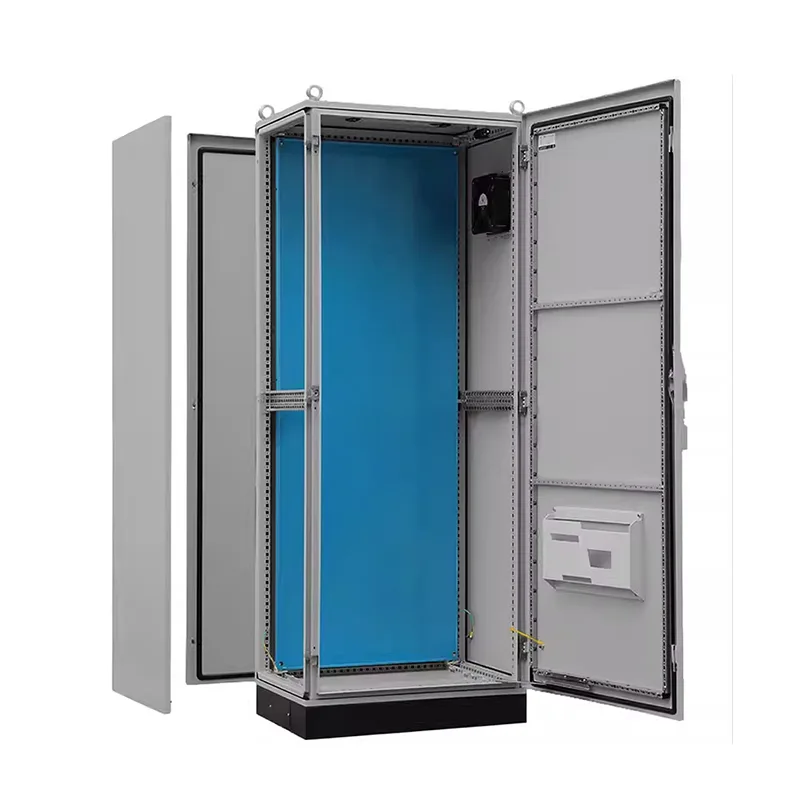

PS 9단 프로필 배전 캐비닛

PS 9단 프로필 배전 캐비닛은 분리가 가능하고 연결이 쉽습니다. 귀하의 프로젝트에 복잡하고 대규모의 다중 캐비닛 시스템이 필요한 경우 Shangming에 연락하시면 당사가 귀하의 직접 판매 공급업체가 될 수 있습니다. 우리는 비표준 사용자 정의를 지원합니다.

기술적인 매개변수

주문 사양

제품 장점

PS 9단 프로필 배전 캐비닛은 높은 강도와 ​​높은 신뢰성을 자랑하며 확장 시 캐비닛 수정이 필요하지 않습니다. 15년이 넘는 서비스 수명을 제공합니다. 또한 Shangming의 제품은 다른 장점도 제공하므로 적합한 선택이 됩니다.

I. 구조적 장점

PS 캐비닛 기둥은 9개의 정밀 CNC 굴곡을 거쳐 다중 강화 폐쇄 섹션을 형성합니다. 이는 5중 굽힘 설계에 비해 굽힘 및 비틀림 강성을 40% 이상 증가시켜 견고한 프레임 회로 차단기, 건식 변압기 및 고전력 주파수 변환기를 지원할 수 있습니다.

이 기능을 통해 당사 제품은 조선, 광업, 철도 운송 등 진동이 심한 환경에 적합하며 용접 피로 균열 위험이 제거됩니다.

3~4개의 장착 표면(전면, 후면 및 내부 측면)이 모두 25mm 국제 표준 구멍으로 미리 뚫려 있어 모든 높이와 표면에서 DIN 레일, PLC 백플레인 및 전원 모듈을 지원하므로 유연한 레이아웃과 3차원 모듈식 케이블링이 가능합니다.

II. 기능적 장점

요약하면 PS 분배 캐비닛에는 전원, 제어 및 모니터링 기능이 통합되어 있으며 주 수신 라인과 분기 전원 분배, 모터 제어 회로 및 지능형 장치가 결합되어 별도의 제어 상자가 필요하지 않습니다.

미래의 지능형 확장 기능을 위해 충분한 인터페이스와 설치 위치를 확보하여 원격 모니터링을 지원하고 필요에 따라 향후 확장 및 병렬화가 가능하도록 했습니다.

금속 파티션 패널 설계는 제어 신호에 대한 주파수 변환기와 같은 간섭 소스의 영향을 효과적으로 억제합니다.

III. 효율성의 이점

중국 전문 제조업체인 Shangming은 신속한 맞춤화와 유연한 대응을 제공합니다. 우리는 하나의 단위부터 시작하는 주문을 지원합니다. 필요에 따라 비표준 크기, 재료 및 보호 수준을 구성할 수 있습니다. 솔루션 사양 및 생산 과정에서 현장 재작업을 피하기 위해 확인용 샘플을 제공합니다.

25mm 표준화된 인터페이스는 Schneider Electric 및 ABB와 같은 주류 브랜드와 호환됩니다. 케이블 입구와 출구 구멍은 국제 표준 글랜드와 호환되므로 효율적인 설치와 평행화가 보장됩니다.

실제 설치에서 PS 캐비닛은 모두 볼트 연결을 사용하므로 용접이 필요하지 않습니다. 현장 조립이 빠르고, 여러 캐비닛을 이음새 없이 연결할 수 있으며, 부스바 연결이 편리하여 공사 기간이 30% 단축됩니다.

귀하의 필요에 맞게 배포 캐비닛을 사용자 정의하는 방법은 무엇입니까?

Shangming은 자체 공장을 보유하고 있으며 다양한 크기의 PS 90% 접이식 분배 캐비닛을 제공할 수 있습니다. 또한 비표준 사용자 정의도 지원합니다. 포괄적인 사전 판매 분석 및 솔루션 사양을 제공합니다. 또한 다음 제안 사항을 기반으로 솔루션이 프로젝트에 적합한지 여부를 고려할 수도 있습니다.

1단계: 핵심 요구사항 정의

적용 시나리오: 워터 펌프 제어용인가요? 태양광 발전 결합기? 생산 라인? 데이터 센터? 실외 펌핑 스테이션?

전기적 매개변수: 시스템 전압(220V/380V/480V)은 무엇입니까? 주요 유입 전류? 회로 수? 모터 부하도 포함되나요?

제어 기능: 자동 시작/정지, 원격 모니터링, BA 연결 또는 PLC 제어가 필요합니까?

설치 환경: 실내/실외? 온도/습도 범위? 부식, 먼지, 진동이 있나요?

보호 요구 사항: 어떤 보호 수준이 필요합니까? 스테인레스 스틸 재질이 필요합니까?

인증 기준: 어떤 기준을 충족해야 합니까?

참고: 기존 도면, 사진 또는 유사한 프로젝트 사례 연구를 제공하면 커뮤니케이션 효율성이 향상됩니다.

2단계: 적합한 캐비닛 플랫폼 선택

다양한 기본 캐비닛 유형은 다양한 요구 사항을 충족합니다. 통합된 전원 및 제어가 필요한 경우 PS 90% 접이식 분배 캐비닛을 권장합니다.

다른 핵심 요구사항이 있나요? 지금 문의하세요!

3단계: 솔루션 확인

Shangming은 전기 구성표 설계, 권장되는 합리적인 회로 분할, 3D 구조 확인, 샘플 확인 및 향후 사용 및 확장을 위한 실제 지능형 기능 통합을 포함한 무료 기술 지원을 제공합니다.

샘플 확인 후 대량 생산을 준비하겠습니다. 5개 이상의 자동화된 생산 라인을 통해 당사의 월간 생산 능력은 3000개 이상에 달합니다. 맞춤형 제품은 20~30일 이내에 배송될 수 있으며, 긴급 주문은 72시간 이내에 응답됩니다.

FAQ

Q: 나인폴드 프로필이란 무엇인가요? 일반 프로필보다 나은 점은 무엇인가요?

A: 9중 프로파일은 단일 강철판을 캐비닛 프레임에 9번 정확하게 구부려 만들어집니다.

4겹 또는 5겹 프로파일에 비해 9겹 구조는 훨씬 더 강한 굽힘 및 비틀림 저항을 제공하며 단일 캐비닛은 800kg-1000kg의 정하중을 견딜 수 있습니다. 프로파일은 25mm 간격의 장착 구멍으로 덮여 있어 현장 드릴링 없이 다양한 액세서리를 설치할 수 있습니다.

Q: PS 캐비닛은 무한정 결합할 수 있나요? 밀봉은 어떻게 보장되나요?

답: 그렇습니다. PS 캐비닛은 측면 패널을 제거하고 특수 결합 커넥터를 사용하여 수평으로 결합할 수 있습니다.

보호 등급을 보장하려면 캐비닛을 결합할 때 프레임 연결부에서 전용 결합 씰링 스트립을 사용하여 결합 후 보호 등급이 IP55로 유지되도록 해야 합니다.

Q: PS 캐비닛의 보호 등급이 IP66이 아닌 IP55인 이유는 무엇입니까?

A: PS 캐비닛은 모듈식 조립 구조이기 때문에 측면 패널과 상단 패널을 모두 분리할 수 있어 이음새가 더 많습니다.

IP55는 모든 방향의 먼지와 물 분사를 견딜 수 있어 산업 환경의 95%에 적합합니다.

귀하의 환경에서 빈번한 고압 물 세척이 필요한 경우, 즉 IP66 보호 등급이 필요한 경우 일체형 용접 ES 5단 캐비닛을 선택하는 것이 좋습니다.
