XL-21 저전압 배전 캐비닛

XL-21 저전압 배전 캐비닛은 중국 제조업체인 Shangming에서 제공합니다. 우리는 월 3,000개 이상의 생산 능력을 갖춘 완벽한 생산 능력을 갖추고 있습니다. 우리는 맞춤형 도면, 부품 조달 및 공장 테스트를 지원합니다. 솔루션 개발을 시작하려면 언제든지 저희에게 연락하실 수 있습니다.

제품 구조

XL-21 저전압 배전 캐비닛은 완전 밀폐형, 고정형 및 수직 분할 구조 설계를 특징으로 하며 단순성, 신뢰성 및 유지 관리 용이성을 우선시합니다.

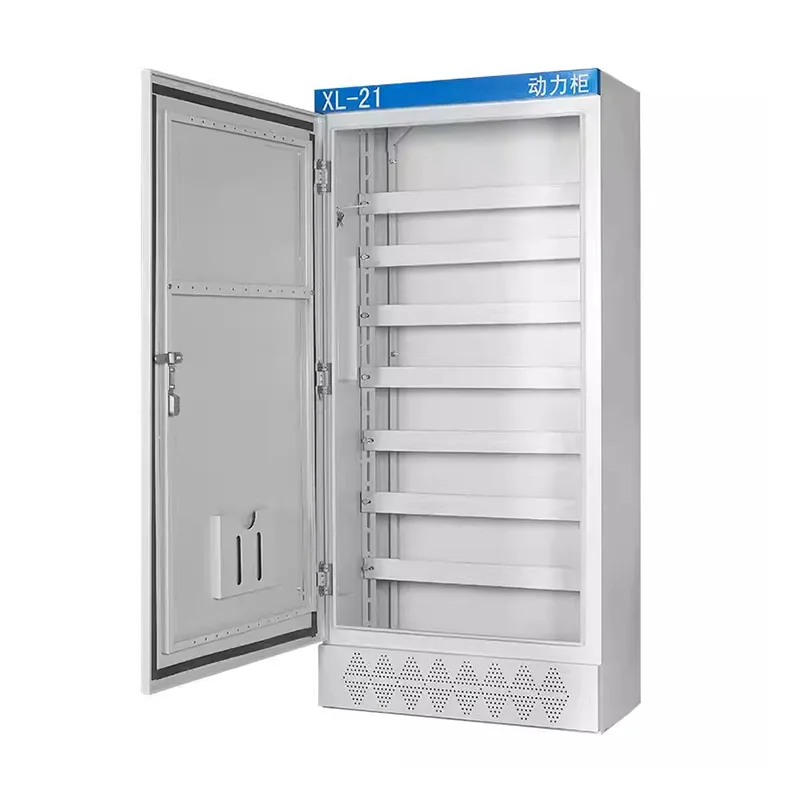

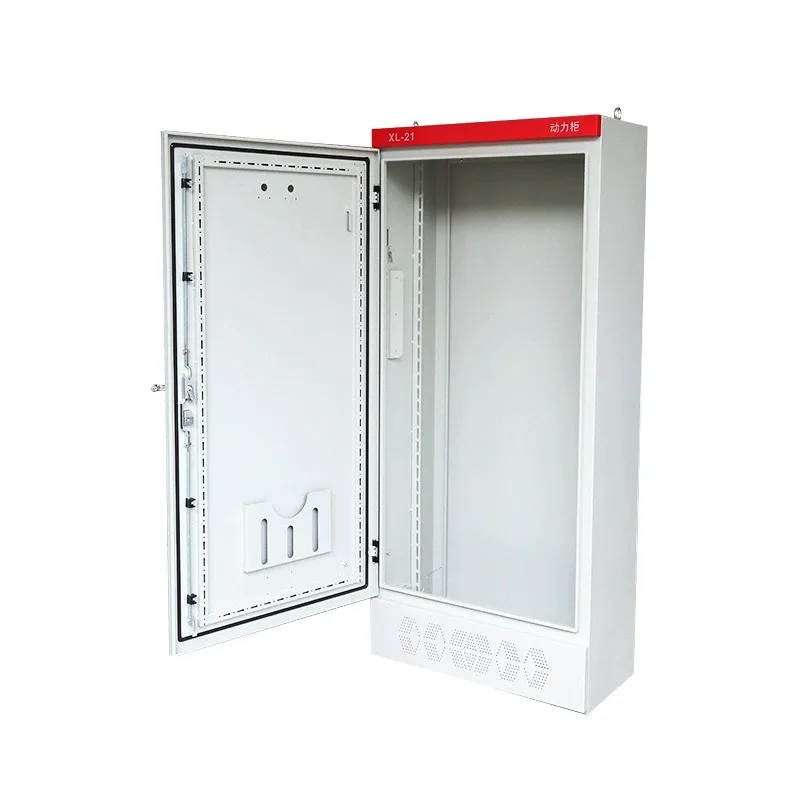

1. 캐비닛 외관

XL-21 캐비닛은 냉간 압연 강판으로 제작되어 구부러지고 용접되어 무거운 회로 차단기와 모선을 지탱할 수 있는 충분한 견고성을 제공합니다. 보호 도어는 개방 각도가 110°보다 큰 단일 개방형 설계입니다. 방진 성능을 강화하기 위해 폴리우레탄 씰링 스트립이 도어 가장자리 주위에 장착되어 있습니다.

내부 측면에는 천공이 있는 수직 프로파일이 있어 부품 치수에 따라 빔과 장착 플레이트를 쉽게 조정할 수 있습니다.

2. 내부 레이아웃

XL-21은 단일 통합 공간이지만 여러 기능 영역으로 나뉩니다.

상단 버스바 영역: 기본 수신 버스바는 캐비닛 상단에 위치하며 절연체로 보호되며 구리 버스바의 수평 또는 수직 확장을 지원합니다.

중앙 구성 요소 영역: 분리 스위치, 회로 차단기, 접촉기, 열 계전기 등을 설치하는 데 사용되는 핵심 영역입니다.

하단 배선 영역: 하단에는 케이블 삽입을 위한 충분한 공간이 제공되며 전용 중성선 및 접지 버스바가 포함되어 있습니다.

3. 하단 및 케이블 인/아웃 디자인

분배 캐비닛 하단에는 케이블 수에 따라 개구부를 사용자 정의할 수 있고 케이블 외피와 함께 사용할 수 있는 탈착 가능한 대형 패널이 있습니다.

50-100mm 높이의 채널 강철 베이스를 장착하여 지면에서 캐비닛의 높이를 높일 수 있으며 습기 방지 기능을 제공하고 지게차 취급을 용이하게 합니다.

제품 장점

1. 폭넓은 적용

XL-21 저전압 배전 캐비닛은 고전적인 저전압 배전 캐비닛 구조를 갖추고 있습니다. 성숙한 기술과 높은 표준화로 인해 공장, 건설 프로젝트, 도시 프로젝트에 널리 사용되었으며 오랜 기간 동안 신뢰성이 입증되었습니다.

2. 전력 부하 분산에 적합

전문 제조업체인 Shangming은 모터, 펌프, 팬 및 기타 전력 장비용 전원 공급 시스템을 설계합니다. 이 제품은 전류 전달 용량이 뛰어나고 지속적으로 작동할 수 있으며 고부하 애플리케이션의 요구 사항을 충족합니다.

3. 견고하고 내구성이 뛰어납니다.

탄소강, 아연도금강, 스테인리스강 등 다양한 재료를 사용할 수 있습니다. 사용되는 재료에 관계없이 캐비닛의 구조 설계는 충분한 강도와 충격 저항을 보장하므로 산업 환경에서 장기간 사용하기에 적합합니다.

4. 편리한 유지관리

전원 캐비닛의 내부 전기 구성 요소는 명확한 회로로 체계적으로 배열됩니다. 오른쪽 도어는 하나이며, 나이프 스위치 작동 핸들은 캐비닛 전면의 오른쪽 상단 열에 있습니다. 측정 장비와 신호 전원 공급 장치가 도어에 장착되어 도어가 열려 있을 때 완전한 노출을 제공하므로 점검 및 유지 관리가 쉽습니다.

5. 강력한 호환성

XL-21 저전압 배전 캐비닛은 회로 차단기, 접촉기 및 열 계전기와 같은 주요 전기 구성 요소로 유연하게 구성할 수 있으며 다양한 프로젝트의 요구 사항을 충족하기 위해 다양한 제어 및 보호 체계에 적응할 수 있습니다.

6. 비용 우위

서랍 캐비닛과 같은 복잡한 구조에 비해 XL-21 분배 캐비닛은 구조가 간단하고 제조 비용을 제어할 수 있어 비용 효율성과 안정성에 대한 요구 사항이 높은 프로젝트에 이상적입니다.

XL-21 배포 캐비닛의 설치 환경 요구 사항은 무엇입니까?

이 XL-21 저전압 배전 캐비닛은 전원 및 조명 배전을 위해 AC 주파수가 50Hz이고 전압이 500V 미만인 3상 3선 및 3상 4선 전원 시스템에 주로 사용됩니다. 프로젝트를 시작하거나 실제 설치를 시작하기 전에 설치 환경을 결정할 수 있습니다. 제조업체로서 우리는 다음과 같은 제안을 제공합니다.

1. 주변 온도

정상 작동 온도: -5℃ ~ +40℃;

24시간 평균 온도: +35℃를 초과하지 않음;

보관 및 운송 온도: -25℃ ~ +55℃(단기);

참고: 고온 환경에 설치하는 경우 환기를 강화하거나 용량 감소 설계가 필요합니다.

2. 고도

설치 고도는 2000미터 이하여야 합니다.

2000m 이상에서는 표준에 따라 용량 감소가 필요합니다.

3. 상대습도

설치 주변 온도가 +40℃인 경우 상대 습도는 50% 이하여야 합니다.

낮은 온도에서는 더 높은 습도가 허용됩니다.

4. 설치 위치

XL-21 전원 캐비닛은 실내 설치 전용입니다.

그늘이 없는 실외, 폭발성 가스나 먼지가 있는 위험 장소, 부식성이 강한 환경, 먼지나 전도성 먼지가 심한 장소에는 설치를 금지합니다.

5. 기계적 및 진동 조건

설치 환경은 심한 진동이나 충격이 없어야 합니다. 진동 주파수 10Hz 이하, 가속도 0.5g. 설치 기반은 안정적이어야 하며 대형 모터 또는 스탬핑 장비와 동일한 플랫폼을 공유하지 않아야 합니다.

설치 후 캐비닛은 기본적으로 수직으로 유지되어야 하며 수직 기울기는 5° 이하입니다. 그렇지 않으면 작동 메커니즘의 수명에 영향을 미칩니다.

6. 환기 및 방열 공간

캐비닛 전면과 후면에 유지 관리 액세스가 제공되어야 합니다. 전면 작동 표면은 ≥ 0.8m이어야 하며 1.0m를 권장합니다. 후방 유지보수가 필요한 경우 ≥ 0.8m가 필요합니다. 캐비닛 상단은 천장에서 최소 0.5m 이상 떨어져 있어야 합니다. 여러 캐비닛을 나란히 배열하면 캐비닛 사이에 간격이 필요하지 않습니다. 그들은 직접 조립될 수 있습니다. 단, 전체 열의 양쪽 끝에는 환기 공간을 남겨두어야 합니다.

7. 화재 예방 및 안전 요구 사항

설치장소는 불연성 구조이어야 합니다. 가연성 및 폭발성 물질을 설치 장소로부터 1미터 이내에 보관해서는 안 됩니다.

땅은 평평하고 건조해야 합니다. 물 유입을 방지하기 위해 지상 100~200mm에 콘크리트 기초를 건설하는 것이 좋습니다.

8. 전자기 환경

2차 제어 회로와의 간섭을 방지하기 위해 설치 위치는 고전력 주파수 변환기 및 고주파 장비에서 멀리 떨어져 있어야 합니다. 강한 전자기 간섭이 있는 경우 제어 라인에 차폐 케이블을 사용하고 별도의 케이블 트레이에 배선하는 것이 좋습니다.
