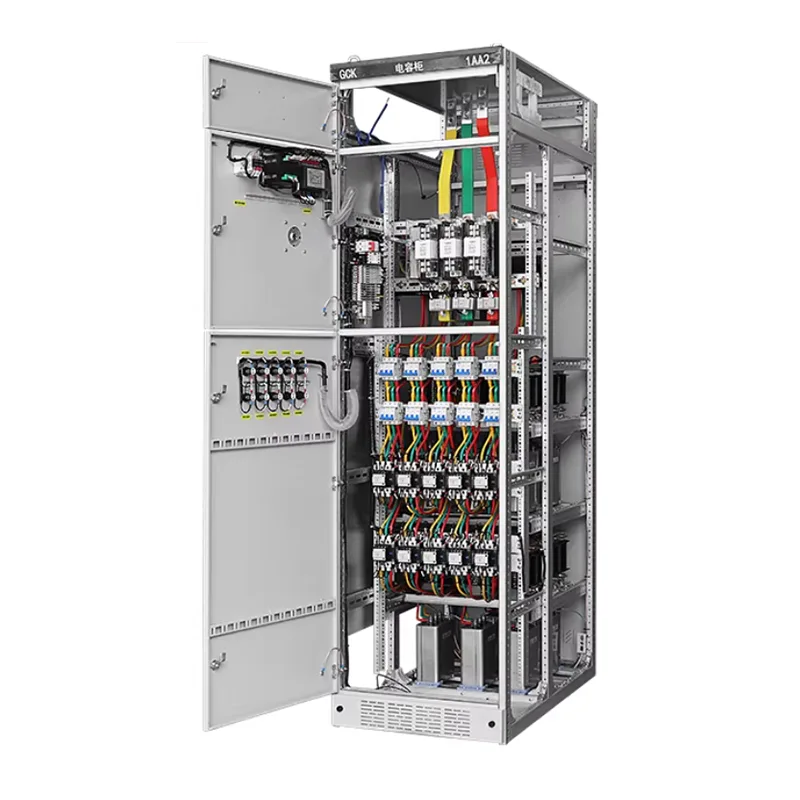

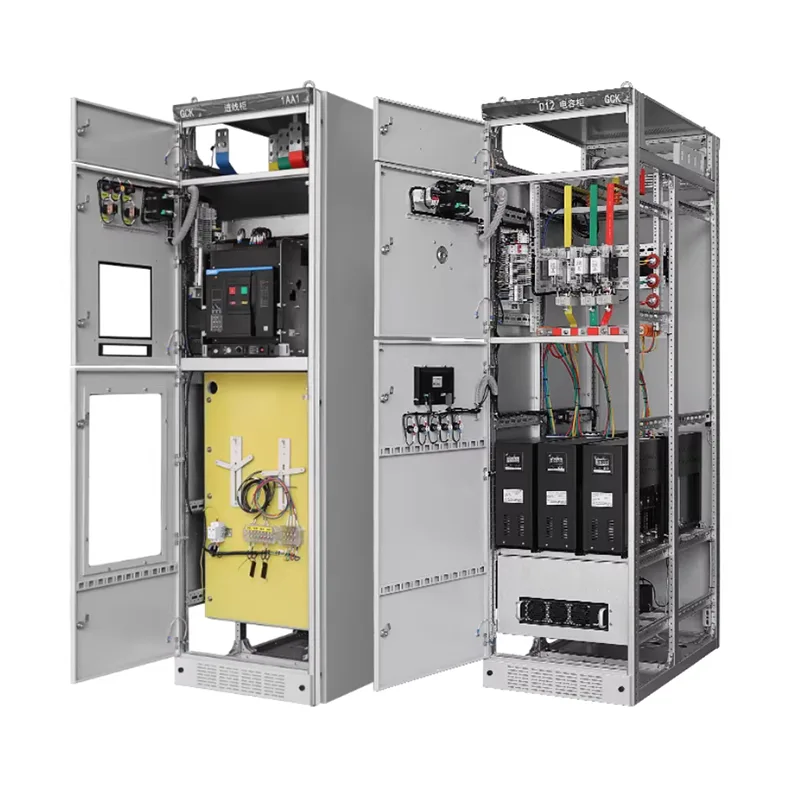

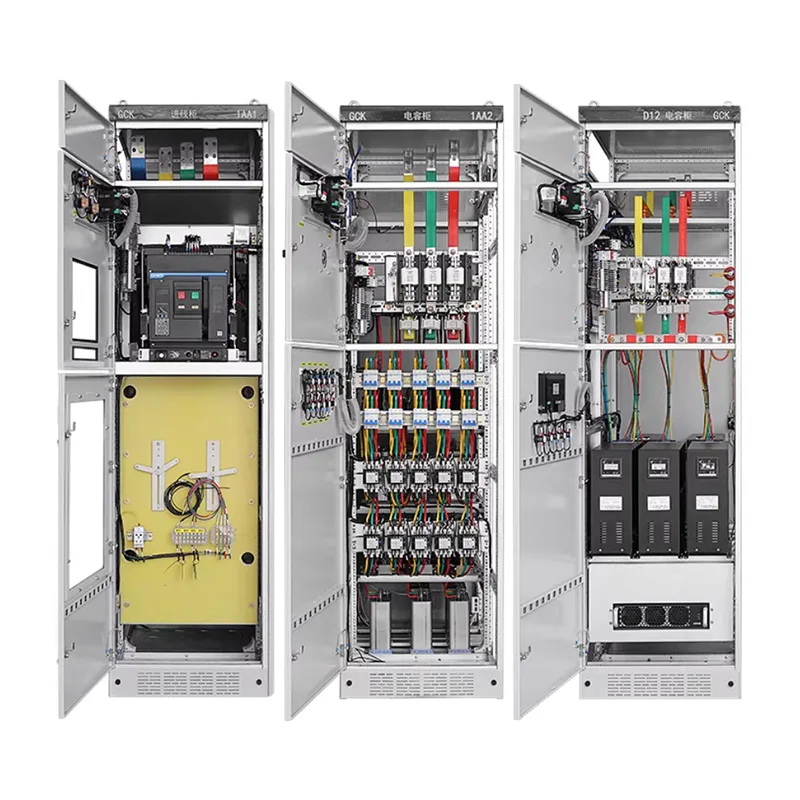

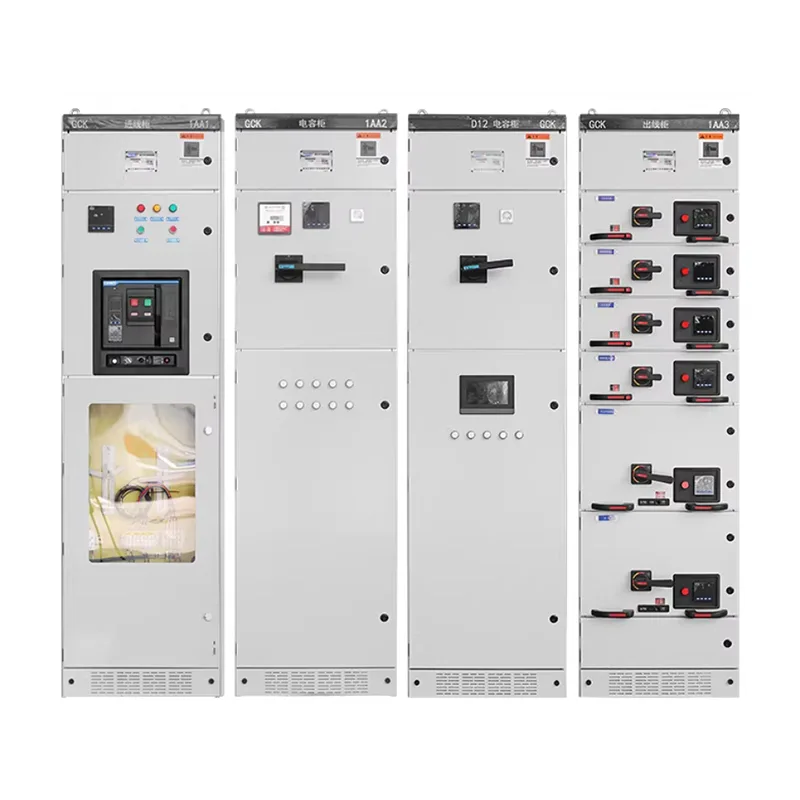

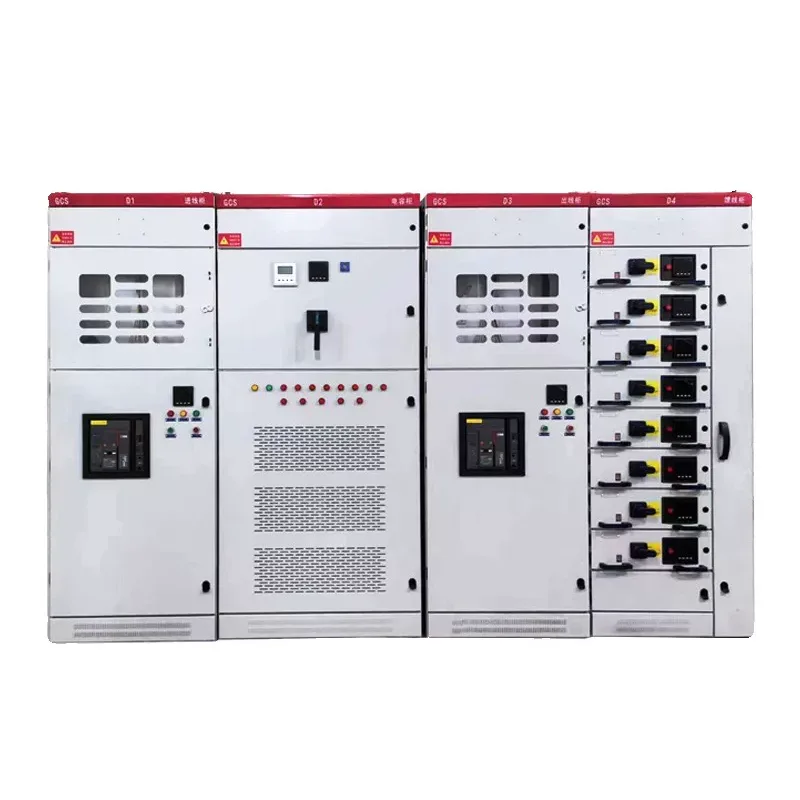

GCS 저전압 인출형 배전반

GCS 저전압 인출형 배전반은 구조가 단순화되고 구성요소 호환성이 우수하며 MNS보다 20%-35% 저렴하여 예산에 민감한 프로젝트에 적합합니다. 이 제품을 선택하고 프로젝트 계획 개발을 시작하는 데 관심이 있으시면 중국 원저우 Yueqing의 신뢰할 수 있는 공급업체인 Shangming에 언제든지 문의하시기 바랍니다.

제품특징

GCS 저전압 인출형 배전반은 MNS의 높은 신뢰성과 GGD의 조작 용이성을 결합하여 회로가 많고 유지 보수가 잦으며 전체 비용 관리에 중점을 둔 저전압 배전 시스템에 이상적입니다.

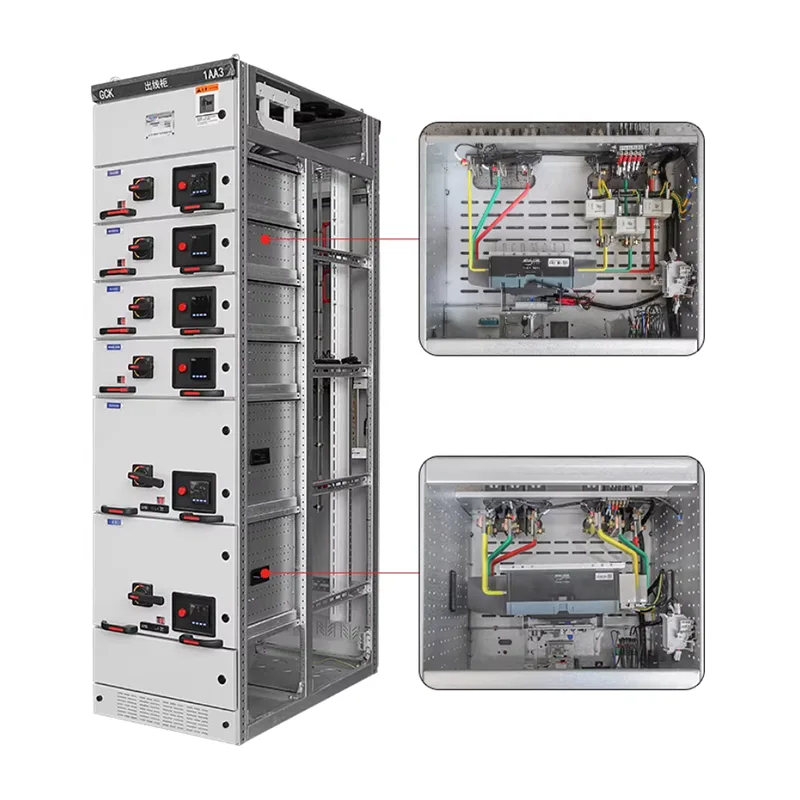

1. 모듈형 인출형 구조

GCS 기능 장치는 표준 서랍형 디자인을 채택하여 빠른 삽입 및 제거가 가능합니다. 단일 회로 고장이나 유지 관리가 필요한 경우 다른 회로의 작동에 영향을 주지 않고 장치를 독립적으로 철수할 수 있어 정전 시간과 유지 관리 비용이 절감됩니다.

스위치기어의 모듈식 설계는 강력한 다양성을 제공하여 향후 확장이나 교체를 용이하게 합니다.

2. 높은 안전 수준

GCS 캐비닛은 내부적으로 버스바 구획, 기능 장치 구획 및 케이블 구획으로 구분됩니다. 이러한 기능 영역은 결함 전파를 방지하기 위해 효과적으로 격리됩니다.

우리는 실제 작동 조건에 따라 맞춤화할 수 있는 더 높은 보호 수준에 대한 옵션을 지원합니다.

안전 기능은 작동 안전성과 안정성을 향상시켜 산업 및 공공 사업 프로젝트의 전력 요구 사항을 충족합니다.

3. 편리한 유지관리 및 운영

서랍 장치에는 테스트, 작업 및 분리 위치가 있어 전원이 꺼졌거나 부분적으로 전원이 공급된 상태에서도 검사 및 교체가 가능합니다. 배선 및 조작 공간을 합리적으로 설계하여 유지보수 인력이 사용하기 편리하며, MCC 시나리오 등 빈번한 유지보수가 필요한 시스템에 적합합니다.

4. 폭넓은 적용성

GCS 캐비닛은 분배 캐비닛, 피더 캐비닛, 모터 제어 센터(MCC) 등으로 사용할 수 있으며 다양한 전기 부품 조합을 지원하고 다양한 용량 및 회로 수량 요구 사항에 맞게 조정됩니다. 단일 시스템으로 여러 애플리케이션 요구 사항을 충족할 수 있습니다.

5. 높은 비용 효율성

MNS 인출형 캐비닛에 비해 GCS는 구조가 더 간단하고 비용을 더 쉽게 제어할 수 있습니다.

고정식 개폐 장치에 비해 안전성과 유지 관리 용이성 측면에서 상당한 이점을 제공하므로 특히 중대형 프로젝트 또는 예산에 민감한 프로젝트에 적합하며 성능과 비용 간의 균형을 달성합니다.

GCS 저전압 인출형 배전반을 유지하는 방법은 무엇입니까?

수명 연장, 오작동 방지, 지속적인 전원 공급을 위해서는 적절한 유지 관리가 중요합니다. Shangming은 포괄적인 문서를 제공하고 몇 가지 제안을 제공합니다.

I. 일상점검

1. 작동 표시등 점검: 서랍 패널 표시등이 비정상적으로 깜박이지 않아야 합니다. 전류계 전류는 균형을 이루어야 합니다.

2. 온도 상승 확인: 휴대용 적외선 온도계를 사용하여 주 부스바 커넥터, 서랍 기본 커넥터 및 회로 차단기 입구/출구 단자의 온도 상승을 측정합니다. 40K 이하(주변 온도 +40℃에서 80℃ 이하).

3. 이상한 냄새/소리 점검: 타는 냄새, 방전음, 윙윙거리는 소리가 나는지 확인합니다.

4. 도어 씰 및 청소 점검: 캐비닛 도어 씰이 오래되었습니까? 내부에 먼지가 쌓여 있습니까?

5. 서랍 위치 확인: 모든 서랍이 연결된 위치에 있습니까? 느슨해졌나요?

II. 정기 유지 관리

1단계: 전원 끄기 준비. 업스트림 전원 공급 장치가 분리되어 있는지 확인하고 전압을 테스트하십시오.

2단계: 유지 관리가 필요한 서랍을 열림 위치로 이동하고 완전히 당겨 빼냅니다. 기본 플러그는 자동으로 분리됩니다. 보조 플러그는 수동으로 제거할 수 있습니다.

3단계: 서랍 장치 유지 관리. 구성 요소마다 청소 및 테스트를 포함한 다양한 유지 관리 절차가 필요합니다.

4단계: 캐비닛 내부 유지 관리

메인 버스바: 볼트가 느슨해졌는지 확인하십시오.

수직 분기 부스바: 쌓인 먼지를 청소하고 절연 피복이 손상되었는지 확인합니다.

케이블 보관함: 케이블을 정리하고 케이블 끝이 과열되거나 변색되지 않았는지 확인합니다.

접지 시스템: PE 버스바와 캐비닛 사이의 접지 저항을 측정합니다(0.1Ω 이하여야 함).

5단계: 기능 테스트

서랍을 다시 연결 위치로 밀어 넣으세요. 전원을 켠 후 테스트 위치에서 제어 회로를 테스트하십시오. 10분간 무부하 테스트를 실행하여 이상이 없는지 확인합니다.

주요 유지관리 주의 사항

1. 전원이 켜져 있는 동안에는 기본 모듈을 연결하거나 분리하지 마십시오.

기본 모듈은 주 회로에서 높은 전류를 전달하므로 드로어가 열린 위치에 있고 시스템 전원이 꺼진 후에만 작동해야 합니다.

그렇지 않으면 전기 아크가 발생하여 부상을 입거나 장비가 손상될 수 있습니다.

2. 크기가 다른 서랍을 섞어 사용하지 마세요.

GCS 서랍은 1/2, 1, 2, 3 단위 크기로 설계되었으며 높이는 기본 모듈 위치에 정확히 일치합니다.

잘못 설치하면 모듈 정렬 불량, 접촉 불량 및 과열이 발생할 수 있습니다.

3. 정기적으로 5중 인터록을 확인하십시오.

테스트: 회로 차단기가 닫힌 상태에서 서랍을 꺼낼 수 있습니까? 그렇지 않아야합니다.

인터록이 작동하지 않는 경우에는 즉시 사용을 중지하고 수리하여 오작동을 방지하십시오.

4. 습한 환경에서 결로 방지 조치를 강화하십시오.

프로젝트가 장마철이나 수처리장에 있는 경우 매월 히터 작동을 확인하십시오.

솔루션을 확인할 때 자동 시작-정지를 위한 지능형 응축 컨트롤러를 설치하도록 선택할 수 있습니다.

FAQ

Q: 스위치기어 캐비닛을 맞춤 제작할 때 고정형(GGD)과 인출형(GCS/MNS) 중에서 어떻게 선택합니까?

A: GGD는 다음과 같은 경우에 적합합니다. 제한된 예산, 단일 부하, 정전 유지 관리 허용 또는 열악한 환경 이러한 경우에는 고정 배선이 더 안정적입니다.

GCS/MNS는 다음과 같은 경우에 적합합니다. 핵심 생산 라인에서 상당한 정전 손실이 발생하고, 공간이 제한된 수많은 회로가 있으며, 신속한 실시간 유지 관리가 필요하고, 높은 자동화 및 지능이 우선시됩니다.

Q: 고도는 스위치기어 맞춤화에 어떤 영향을 미치나요?

답변: 1000미터 이상의 고도에서는 공기가 희박하여 열 방출과 단열 능력이 감소합니다.

에어 갭 증가, 고급 절연체 또는 선택 중 정격 감소가 필요한 경우 맞춤 제작 중에 당사에 알려야 합니다.

Q: GCS 저압 인출형 배전반의 서랍을 빼거나 삽입하기 어려운 이유는 무엇입니까?

A: 가이드 레일 변형: 이는 설치 중 고르지 못한 기초로 인해 캐비닛이 뒤틀릴 수 있기 때문일 수 있습니다.

연동: 회로 차단기가 완전히 개방 위치에 있는지 확인하십시오. 안전을 위해 회로 차단기가 작동되면 기계적 인터록이 서랍을 잠급니다.

윤활 실패: 장기간 유지 관리가 부족하면 기계 메커니즘이 뻣뻣해질 수 있습니다. 서랍을 무리하게 밀거나 당기지 마세요. 이물질을 제거하고 적당량의 윤활제를 도포합니다.
