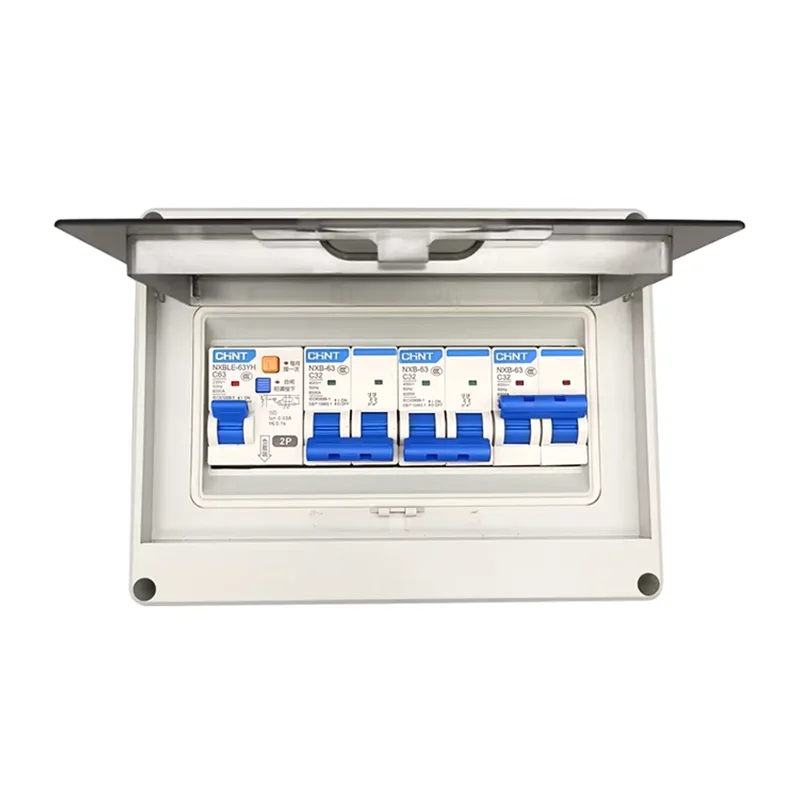

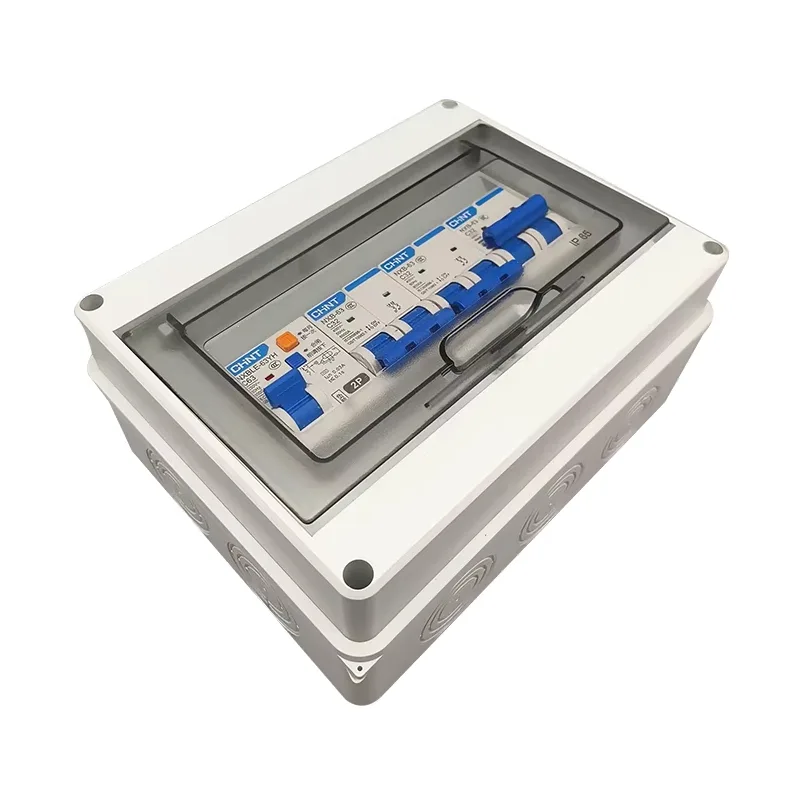

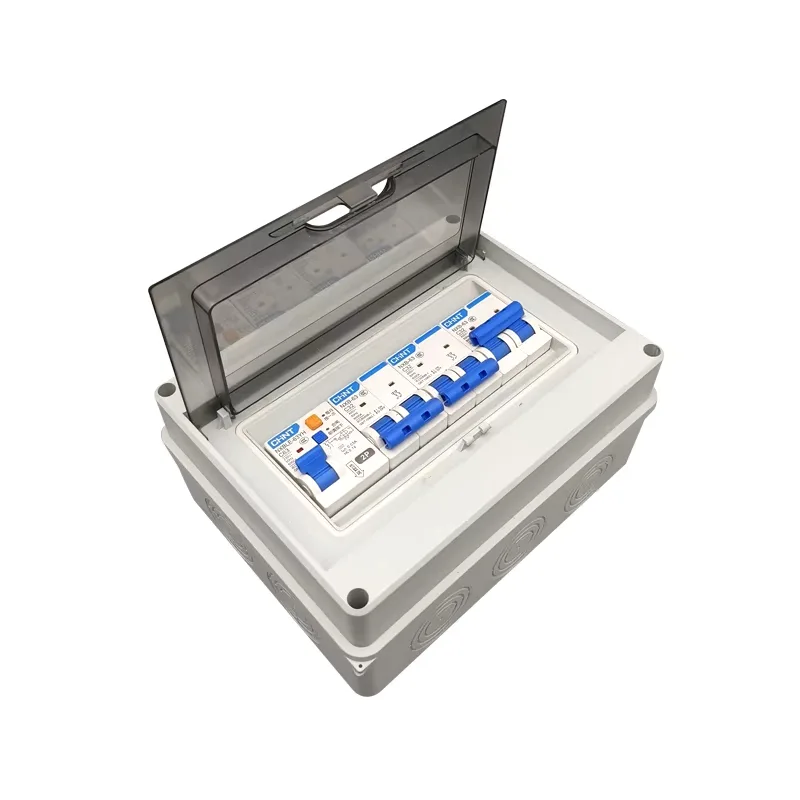

기중 차단기 배전함

중국 회사인 Shangming을 공기 회로 차단기 배전함 공급업체로 선택하면 기술 지원과 경쟁력 있는 가격을 얻을 수 있습니다. 이 배전함은 지능형 모니터링 및 원격 제어를 지원합니다.

주요 기능

주전원 제어: 저전압 시스템의 주 입력 스위치인 기중 차단기 배전함은 전체 건물 또는 생산 라인의 주전원 스위치를 제어하고 전체 배전 시스템의 온/오프 상태를 제어하는 ​​역할을 담당합니다.

다중 보호: 장비는 장기 지연 과부하, 단락 단락 지연, 순간 단락 및 접지 오류 보호 등 정밀한 3단계 보호 기능을 제공합니다.

전력 모니터링: 공기 회로 차단기는 지능형 컨트롤러를 통합하여 전압, 전류, 주파수 및 역률과 같은 실시간 데이터를 표시할 수 있습니다.

계층적 연동: 기중 차단기 배전함은 상류 변압기 또는 하류 분기 캐비닛과 논리적으로 연동되어 계단식 트립으로 인해 대규모 정전이 발생하는 것을 방지하고 케이블, 장비 및 인력 안전을 보호할 수 있습니다.

제품 비교: 기중 회로 차단기 배전함과 표준 배전함

올바른 기중 차단기 배전함 사양을 선택하는 방법은 무엇입니까?

올바른 선택은 후속 설치, 유지 관리, 성능 및 수명을 향상시킵니다. 공기 회로 차단기 배전함 제조업체인 Shangming은 애플리케이션 → 전압 → 전류 → 단락 용량 → 구조 형태 → 캐비닛 사양 → 인출 라인 구성 → 지능형 구성 → 환경 검증 등 표준 선택 프로세스를 기반으로 조언을 제공합니다.

I. 신청서를 명확히 한다

사양을 선택하기 전에 먼저 시스템의 공기 회로 차단기 배전함의 기능을 결정하십시오.

저전압 주 인입선 배전함: 최대 부하 및 최대 단락 전류에 해당하는 전체 저전압 시스템의 주 스위치 역할을 합니다.

버스 타이 배전함: 두 부스바 섹션 사이를 연결하는 데 사용됩니다. 주요 고려 사항은 타이 용량과 작동 주파수입니다.

중요 로드 피더 분배 상자: 높은 신뢰성과 선택적 보호가 필요한 중요 장비에 전원을 공급합니다.

다양한 애플리케이션에는 상당히 다른 사양이 필요합니다. 이것이 첫 번째 단계입니다.

II. 정격 전압 및 시스템 유형 결정

공통 정격 전압: AC 380V / 400V / 690V, 현장 전원 공급 시스템과 일치해야 합니다.

시스템 유형: 3상 3선식/3상 4선식. 중성선(N)선과 보호접지(PE)선이 필요한지 확인하시기 바랍니다.

잘못된 전압과 시스템 유형은 장비를 직접적으로 사용할 수 없게 만듭니다.

III. 정격 전류 계산 및 선택

실제 부하 전류를 계산하고 최대 동시 작동 조건을 기반으로 모든 다운스트림 회로의 설계 전류를 요약합니다.

선택할 때 향후 확장을 위해 일반적으로 10%~30%의 합리적인 마진을 확보하는 것이 좋습니다.

일반적인 ACB 정격 전류 등급: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

원칙적으로 장기 동작 전류는 ACB 정격 전류의 80%~90% 이하이어야 합니다.

IV. 단락 차단 용량 확인

많은 고객이 회로 차단기를 선택할 때 이 점을 간과하지만 이는 매우 중요합니다. 차단 용량이 부족하면 심각한 안전 위험이 발생할 수 있습니다.

설치 지점의 단락 전류는 변압기 용량, 임피던스 및 케이블 길이로부터 계산되어 결정되어야 합니다.

일치하는 차단 용량을 선택하십시오. Icu / Ics ≥ 시스템의 최대 단락 전류.

일반 정격: 50kA, 65kA, 80kA, 100kA.

V. 회로 차단기 구조 선택

고정 ACB: 저렴한 비용, 유지 관리에는 정전이 필요합니다.

서랍형 ACB: 편리한 유지 관리, 중단 없는 유지 관리 지원, 산업 프로젝트에서 더 일반적으로 사용됩니다.

6. 배전함 캐비닛 사양 및 구조 결정

캐비닛 크기는 ACB 사양, 버스바 용량 및 나가는 회로 수에 따라 다릅니다. 주요 유형은 벽걸이형과 바닥형이 있습니다.

보호 등급: 실내: IP30 / IP40; 실외: IP54 / IP65.

Ⅶ. 부스바 및 출력 라인 구성 선택

부스바 사양은 온도 상승 및 장기간 작동을 고려하여 정격 전류 및 구리 부스바 단면을 기준으로 선택해야 합니다.

나가는 라인 회로 유형: MCCB 나가는 라인, MCB 나가는 라인, 직접 케이블 나가는 라인.

백업 회로가 필요합니까? 그렇다면 향후 용량 확장을 위해 공간을 확보하십시오.

Ⅷ. 지능형 기능 및 액세서리 구성

옵션 기능에는 전류, 전압 및 에너지 모니터링이 포함됩니다. 통신 인터페이스; 원격 개폐; 결함 경보 및 상태 피드백.

공장, 데이터센터, 공공건물 프로젝트에는 지능형 유형을 권장합니다.

Ⅸ. 환경 및 사용조건 검증

다음의 환경적 요인을 확인하시기 바랍니다.

주변 온도(고온에는 정격 감소 필요)

설치 고도

먼지, 습기, 부식성 가스의 존재

내진설계가 꼭 필요한가요?
