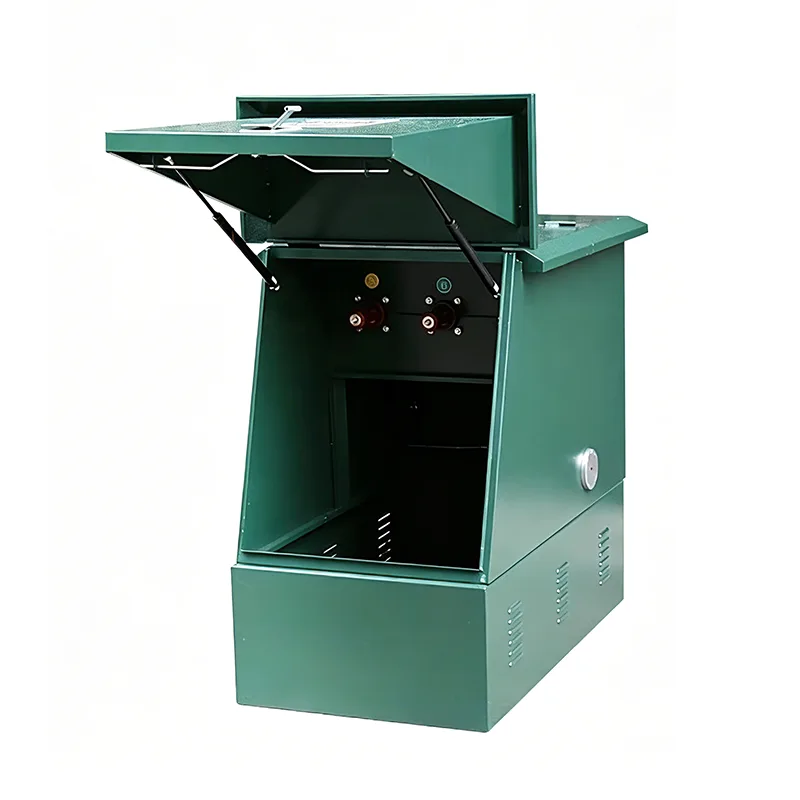

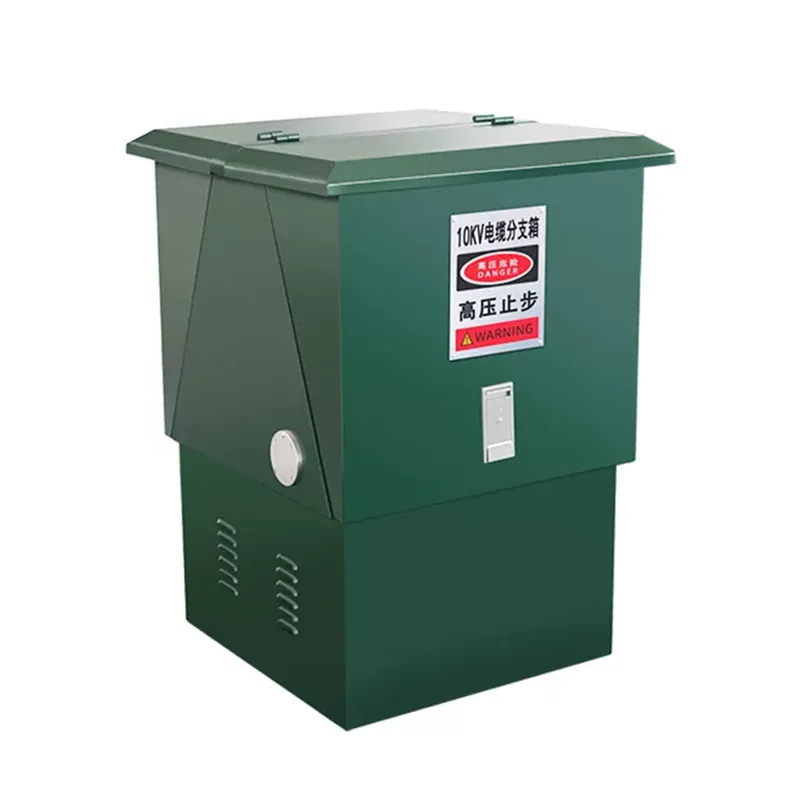

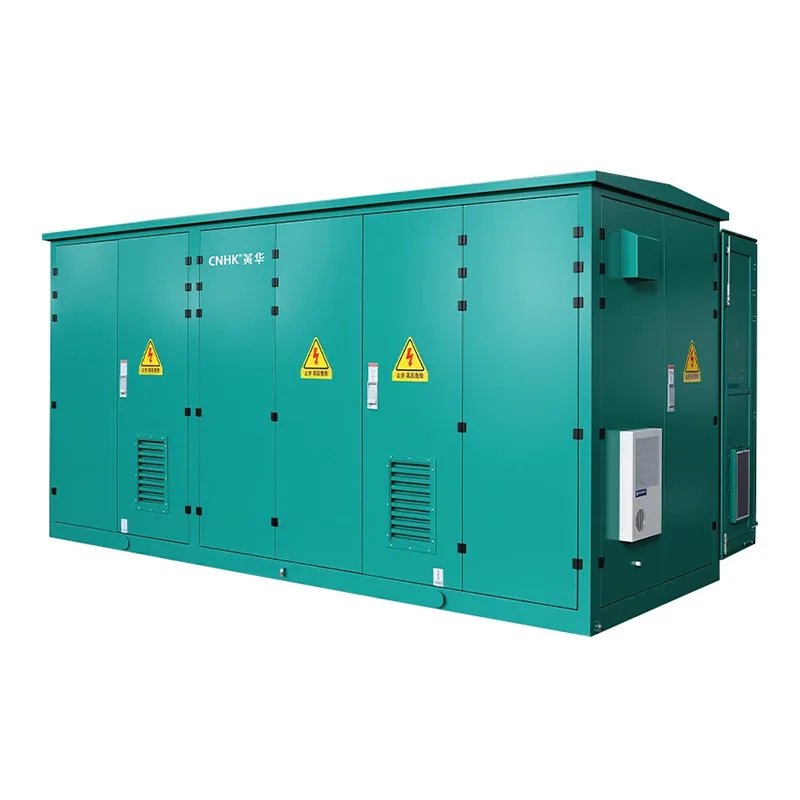

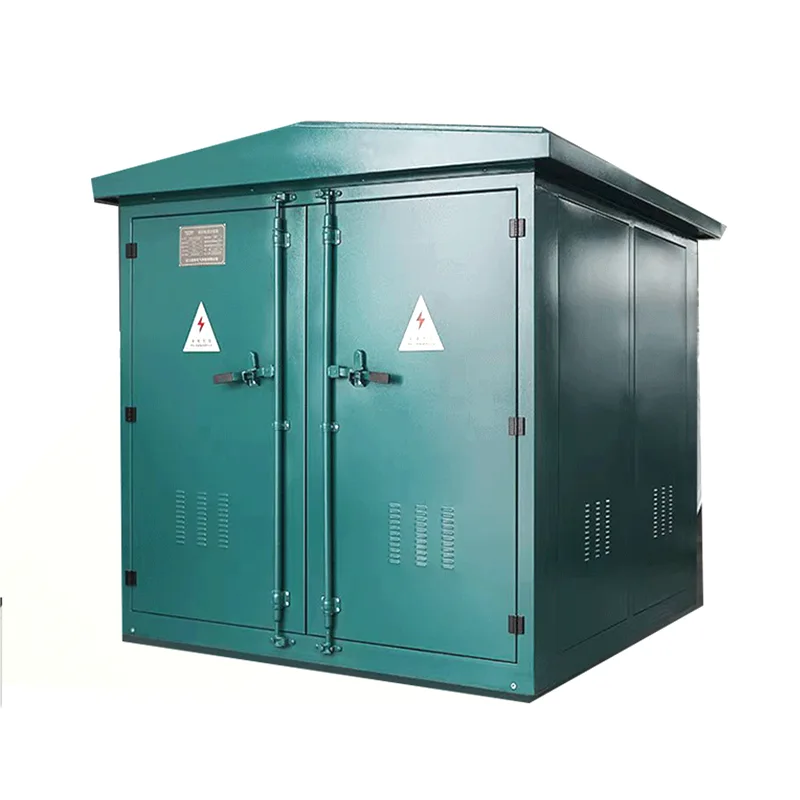

고전압 케이블 분기 상자

Shangming Electric의 고전압 케이블 분기 박스를 구입해 주셔서 감사합니다. 우리는 월 3,000개 이상의 생산 능력을 갖춘 자체 공장을 보유하고 있습니다. 당사의 제품은 CE 인증을 받았으며 기술 상담, 맞춤형 솔루션 설계, 현장 설치 안내, 평생 기술 지원을 포함한 원스톱 서비스를 제공합니다.

문의 보내기

제품 설명

고전압 케이블 분기 박스는 6kV-35kV 중전압 배전 네트워크에 사용됩니다. 이 제품은 공장에서 사전 제작되어 고전압 케이블 조인트의 플러그인 조립, 케이블 맨홀 교체 및 터미널 헤드 현장 제작을 통해 현장에 설치됩니다. 이 제품의 제조업체인 Shangming은 프로젝트의 실제 요구에 따라 맞춤화할 수 있습니다. 저희에게 연락해주세요.

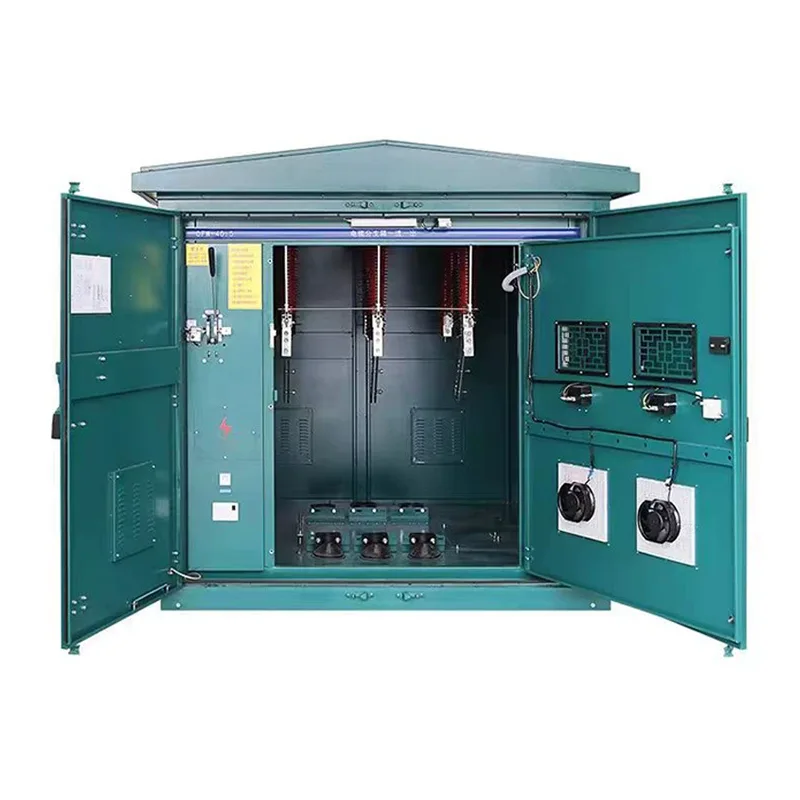

구조적 구성

고전압 케이블 분기 박스는 고전압 배전 시스템에서 케이블 분기, 접합 및 보호 구성 요소 역할을 합니다. 주로 연결 요소이지만 필요한 경우 구조 구성 요소에 보호 장치를 추가할 수 있습니다.

1. 인클로저: 인클로저는 기본 구성 요소입니다. 냉연강판, 스테인리스강 등 고강도 금속을 사용하여 방수, 방진, 내식성, 내후성을 갖춘 실내외 고전압 환경에 적합합니다.

2. 메인 케이블 연결 단자: 이 부분은 알루미늄 또는 구리 도체를 지지하는 대형 고전압 케이블에 사용되며 안정적인 접촉과 낮은 임피던스를 보장합니다.

3. 분기단자 : One-in-Multiple-Out 구조로 내부를 고절연, 내열재료로 절연하여 전기적 절연과 분기간 안전거리를 확보하였습니다.

4. 절연 및 보호 시스템: 단락, 플래시오버 또는 감전 사고를 방지하기 위해 고전압 부싱 및 절연 커버가 장착되어 있습니다.

5. 보호 장치: 고전압 퓨즈, 부하 스위치, 낙뢰 및 과전류 보호를 포함하여 프로젝트 요구 사항에 따른 선택 사항입니다. 메인 라인은 지속적인 전원 공급을 유지하면서 분기 회로에 대한 독립적인 보호가 가능합니다.

제품특징

1. 고전압 안전 및 절연

고전압 케이블 분기 박스는 절연 커버가 있는 고강도 금속 인클로저를 채택하여 1kV~35kV 이상의 고전압 케이블 분기를 지원합니다. 고전압 분기는 메인 트렁크와 완전히 분리되어 섬락, 단락, 감전을 방지하고 IEC/GB 고전압 배전 안전 표준을 충족합니다.

2. 다중 회로 분기 기능

이 제품은 단일 콘센트 케이블 분기를 지원하므로 필요에 따라 회로 수를 유연하게 구성할 수 있습니다. 내부 버스바 또는 도체 구조는 전류를 균등하게 분배하며 부하 요구 사항에 따라 다양한 분기 전류 용량을 맞춤 설정할 수 있어 고전압 케이블 배선을 단순화하고 구성 복잡성을 줄입니다.

3. 높은 보호 등급

Shangming은 실제 환경 조건, 비, 먼지, 자외선 및 부식성 환경에 저항하고 고온, 저온 및 습한 환경에서 장기간 작동에 적응할 수 있는 IP54/IP65 보호 등급을 갖춘 실외 분기 상자를 맞춤화할 수 있습니다.

4. 모듈형 구조

당사의 분기 상자는 구조가 콤팩트하고 배선이 명확하며 현장 설치 시간이 짧아 기존 케이블 우물에 비해 시간이 절약됩니다. 설치 옵션에는 벽 장착, 바닥 장착 또는 브래킷 고정이 포함됩니다. 유지 관리 및 확장이 간단하여 운영 효율성이 향상됩니다.

5. 긴 수명과 낮은 유지관리 비용

내후성, 내식성이 우수한 소재를 선택하여 제품의 수명을 효과적으로 연장하였습니다. 밀폐형 설계로 먼지, 습기, 해충이 유입되는 것을 방지하여 일일 유지 관리가 최소화되고 운영 비용이 절감됩니다.

고전압 및 저전압 케이블 배전함 비교

	고전압 케이블 분기 상자	저전압 케이블 배전함
전압 레벨	6kV / 10kV / 20kV / 35kV	AC 230/400V(1kV 이하)
정격전류	630A(메인스트림), 최대 1250A	250A / 400A / 630A
단열방식	완전 절연(에폭시 수지/실리콘 고무/SF₆)	공기 단열 + 기초 단열 커버
보호 수준	높은 보호 등급(IP54/IP65), 내부식성, 고온 및 저온 저항성, UV 저항성	중간 보호 등급(IP44), 방수 및 방진 기능이 있지만 부식성이 높은 환경에 대한 요구 사항은 낮습니다.
연결 방법	탈착식 플러그형 단자(T형/엘보형 커넥터)	볼트 압착 단자(구리-알루미늄 단자 + 절연 커버)
통전된 상태에서 작동하는가?	일부 모델은 핫 플러그 기능을 지원합니다(특수 도구 필요).	실시간 작업은 엄격히 금지됩니다.
일반적인 지점 수	입구 1개, 출구 2개(T형); 입구 2개, 출구 4개(π형)	1개, 2~6개
단락 저항 능력	20kA/3초 또는 25kA/1초	일반적으로 (상사 보호로 인해) 성과 평가가 없습니다.
주요 규격	IEC 60502, DL/T 379, GB/T 12706	GB 7251.3, IEC 61439-3
설치방법	직접 매설, 표면 및 터널 지원	표면 벽걸이형, 플로어 스탠딩형, 그린벨트

FAQ

Q: 인클로저 표면의 전압 표시기가 꺼져 있으면 회로에 전원이 공급되지 않는지 알 수 있습니까?

답: 절대 그렇지 않습니다. 전압 표시기는 보충 참조용일 뿐입니다. 표시등이 켜지지 않는 이유는 표시등 손상, 센서 결함 또는 퓨즈 끊어짐 때문일 수 있습니다. 작동하기 전에 현장 테스트를 위해 적절한 전압 정격의 고전압 테스터를 사용해야 합니다.

Q: 검사 중 인클로저에서 약간의 쉭쉭 소리가 들리면 어떻게 해야 합니까?

A: 즉시 점검을 위해 정전을 요청하세요. 쉿하는 소리는 일반적으로 부분 방전의 징후로, 부적절한 설치로 인해 내부 절연체가 갈라졌거나 방전 경로가 생성되었을 수 있음을 나타냅니다. 즉시 해결하지 않으면 상간 단락으로 빠르게 확대되거나 인클로저가 폭발할 수도 있습니다.
