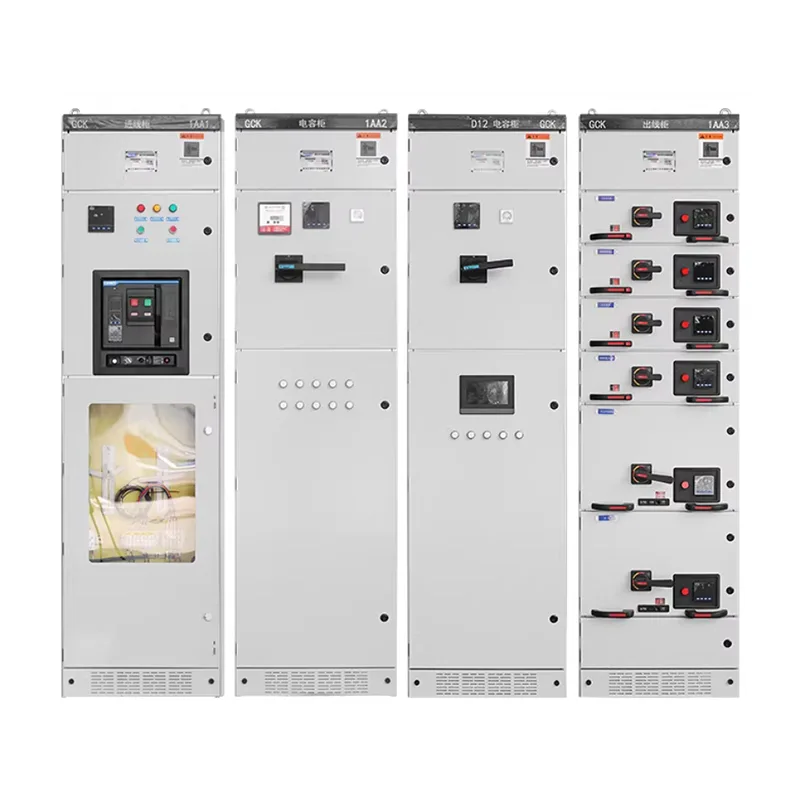

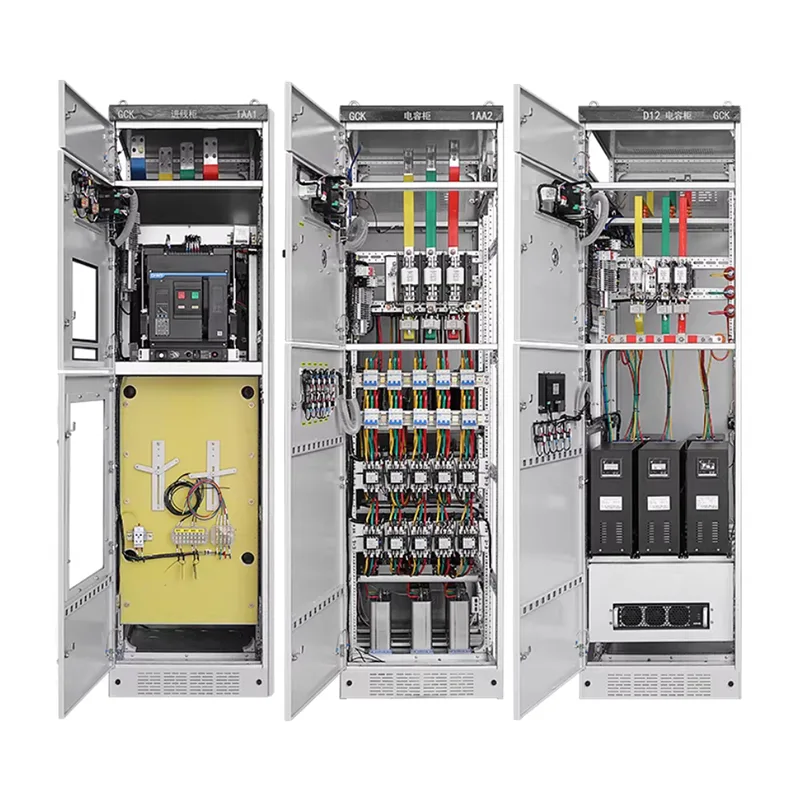

MNS 저전압 인출형 배전반

MNS 저전압 인출형 배전반의 신뢰할 수 있는 공급업체를 찾고 계십니까? 중국의 Shangming은 신뢰할 수 있는 선택입니다. 이 스위치기어는 격리된 구역을 갖추고 있어 시스템 유지 관리 효율성과 운영 연속성을 향상시킵니다. 전세계 50개 이상의 국가와 지역으로 수출되었습니다.

MNS 저전압 인출형 배전반이란 무엇입니까?

처음에 스위스 ABB에서 개발하고 글로벌 제조 허가를 받은 MNS 저전압 인출형 스위치기어는 고급 배전 시스템입니다. Shangming 공장은 이 제품에 대한 성숙한 가공 기술을 보유하고 있으며 맞춤화를 지원합니다.

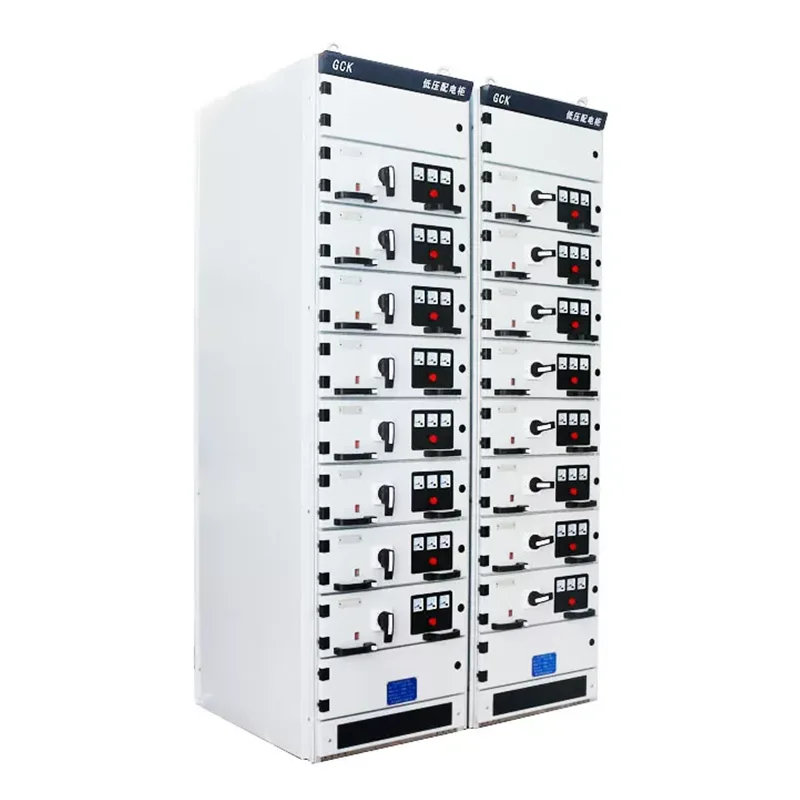

GGD 고정 스위치기어와 달리 MNS의 각 회로는 독립적인 풀아웃 서랍 모듈에 설치됩니다. 회로에 장애가 발생하는 경우 작업자는 수리 또는 교체를 위해 서랍을 직접 꺼낼 수 있으며 캐비닛의 다른 회로는 계속해서 정상적으로 작동하므로 유지 관리 중에 중단 없는 전원 공급이 가능합니다. 동일한 사양의 서랍을 교체할 수 있어 장애 복구 시간이 단축됩니다.

구조적 특징

MNS 저전압 인출형 배전반의 프레임은 25mm 모듈식 구멍이 있는 C자형 프로파일을 사용하여 조립되어 높은 기계적 강도와 충격 저항성을 갖춘 경량 구조를 제공합니다.

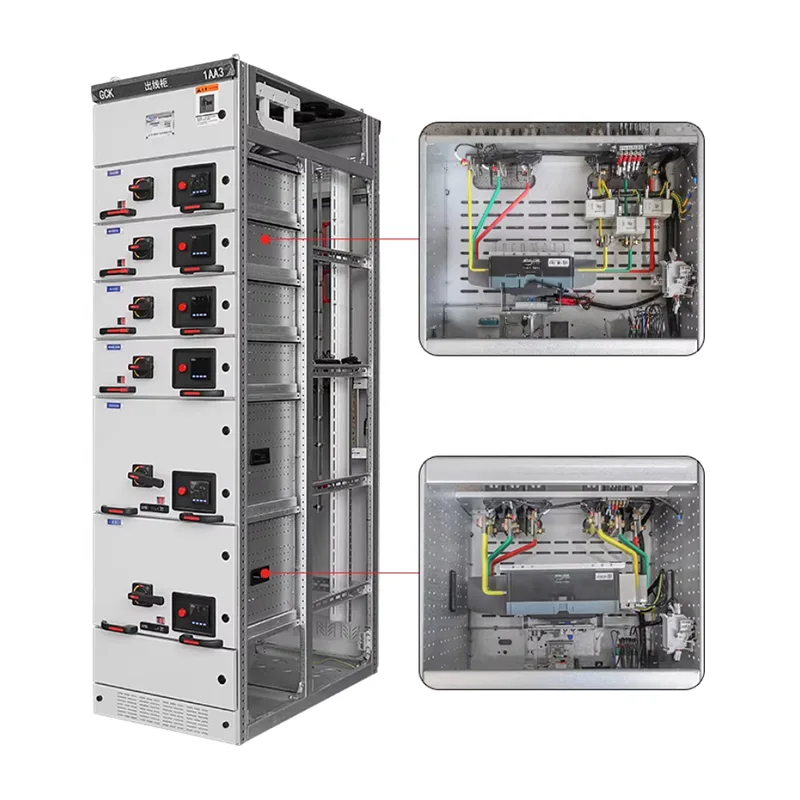

캐비닛 내부는 결함 전파를 방지하기 위해 3개의 독립적인 영역으로 엄격하게 구분됩니다.

기능 유닛 구획: 서랍 모듈을 포함합니다.

부스바 구획: 캐비닛 후면 또는 상단에 위치하며 주 부스바와 분배 부스바를 수용합니다.

케이블 수납공간: 외부 케이블 연결을 위해 캐비닛 측면에 위치합니다.

MNS는 또한 고강도 난연성 플라스틱으로 제작된 다기능 패널을 활용하여 수평 및 수직 모선을 효과적으로 격리하고 구획 간 아크를 방지합니다.

기술적인 매개변수

안전설계

사용 중에 개폐 장치는 개인 안전과 장비 보호에 대한 포괄적인 고려가 필요합니다. Shangming의 제품은 공장을 떠나기 전에 7가지 품질 검사 과정을 거쳐 모든 주요 안전 설계가 제대로 되어 있는지 확인하고 IEC 61439-1/GB 7251.1과 같은 국제 및 국내 표준을 충족하고 완전한 인증 문서 및 테스트 보고서를 제공합니다.

완전한 절연: MNS 저전압 인출형 개폐 장치는 금속판을 사용하여 기능 장치 구획, 모선 구획 및 케이블 구획을 완전히 절연합니다. 결함 에너지는 이 구획 내에 국한되어 인접한 회로에 영향을 주지 않고 결함 아크의 확산을 방지합니다.

5중 인터록: 사람의 실수로 인한 감전이나 장비 손상을 방지합니다.

회로 차단기가 열려 있을 때만 서랍을 연결된 위치에서 꺼낼 수 있습니다. 기계식 연동 로드가 푸시 메커니즘을 잠급니다. → 부하시 주회로의 개폐를 방지합니다.

기능 유닛 칸막이 도어와 서랍 위치가 연동되어 있습니다. 서랍을 완전히 빼내지 않으면 문을 열 수 없습니다. 버스바/케이블 구획을 열려면 특별한 도구가 필요합니다. →통전된 구획에 우발적으로 진입하는 것을 방지합니다.

접지 스위치와 메인 스위치는 기계적으로 연동되어 있습니다. 주 회로에 전원이 공급되면 접지 스위치를 닫을 수 없습니다. → 통전 중 접지선 연결 방지

접지 스위치가 닫히면 메인 스위치가 연결 위치로 전진할 수 없습니다. →접지선을 접속하여 통전을 방지합니다.

옵션인 키 연동 또는 전자 논리 연동은 올바른 작동 순서를 보장합니다. →우발적인 차단기 개폐를 방지합니다.

오류 압력 완화: MNS 캐비닛은 전용 압력 방출 채널로 설계되었습니다. 내부 사고로 단락이 발생한 경우 고온, 고압의 가스가 위쪽으로 배출되어 전방의 작업자를 보호하고 IEC 61641 아크 결함 테스트 요구 사항을 충족합니다.

어떤 산업 분야에 MNS 저전압 인출형 개폐 장치를 권장합니까?

1. 석유화학산업

석유화학 산업은 지속적인 생산이 요구되며, 장기간의 정전을 견딜 수 없습니다. 작동 조건에는 수많은 모터 회로, 큰 부하 용량 및 빈번한 시동이 포함됩니다. 고정식 배전반은 너무 위험하고 막대한 유지 관리 비용이 발생합니다.

MNS 스위치기어의 서랍형 장치를 사용하면 안전한 환경에서 실시간 유지 관리가 가능하고 명확한 회로 절연을 제공하며 사고의 영향을 줄이고 확장 및 업그레이드가 용이합니다.

2. 대규모 제조

철강, 시멘트, 자동차 공장 등 대규모 제조업은 촘촘한 모터 부하와 대규모 전기 시스템으로 지속적으로 가동됩니다.

MNS는 MCC 체계를 지원하고 회로를 표준화하며 신속한 유지 관리 및 교체를 허용합니다. 생산 라인이 확장됨에 따라 기능 단위를 점진적으로 추가할 수 있습니다. 향후 생산 확대를 계획하고 장기간 사용이 필요한 경우 MNS 스위치 기어가 더 적합합니다.

3. 데이터센터 및 대규모 상업단지

이러한 애플리케이션은 밀도가 높고 복잡한 부하 분산과 함께 전력 연속성에 대한 요구 사항이 매우 높으므로 지능형 모니터링 및 구역별 관리가 필요합니다. 정전으로 인해 심각한 경제적 손실이 발생할 수 있습니다.

MNS는 명확한 구역 지정, 보다 안전한 전원 공급 장치 구조 및 지능형 모니터링 모듈 통합 기능을 제공하여 유지 관리가 전체 시스템에 영향을 미치지 않도록 보장합니다.

4. 도시 인프라

지하철, 공항, 병원, 하수처리장 등을 포함합니다.

전원 공급 장치 안정성은 인프라의 생명선이며, 구역별 제어와 유지 관리 후 신속한 복구가 필요합니다. MNS는 사소한 정전이 발생하더라도 기능 장치 교체를 허용합니다.

5. 전력 및 에너지 산업

발전소 보조 시스템, 풍력 및 태양광 전력 분배 시스템, 변전소의 저전압 측면. 이러한 시나리오에는 안전 수준과 시스템 신뢰성에 대한 높은 요구 사항이 있습니다. MNS의 분할 구조와 서랍형 유닛은 설계 표준을 더 잘 충족합니다.
