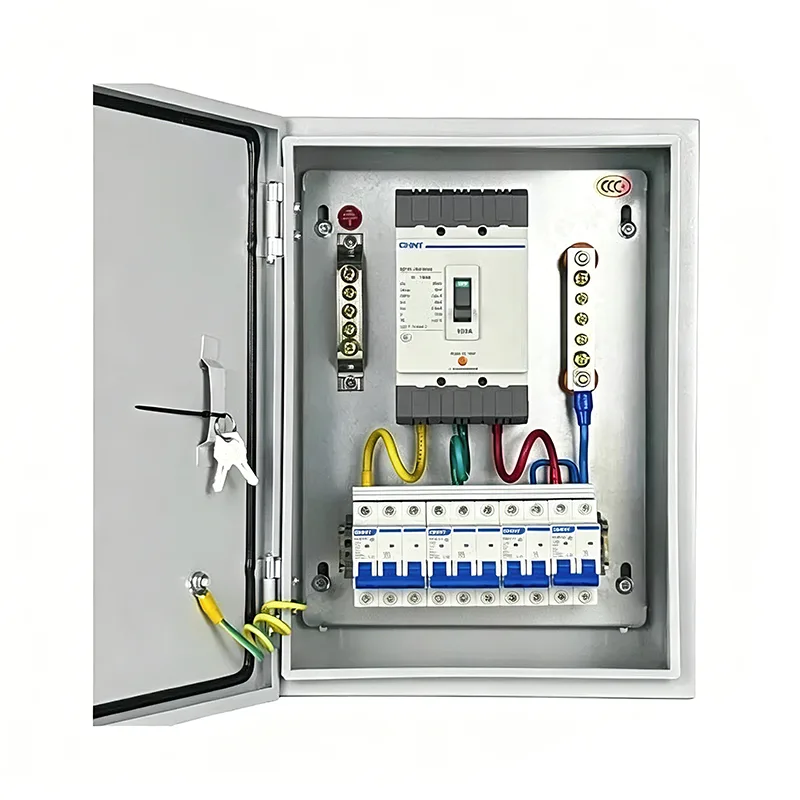

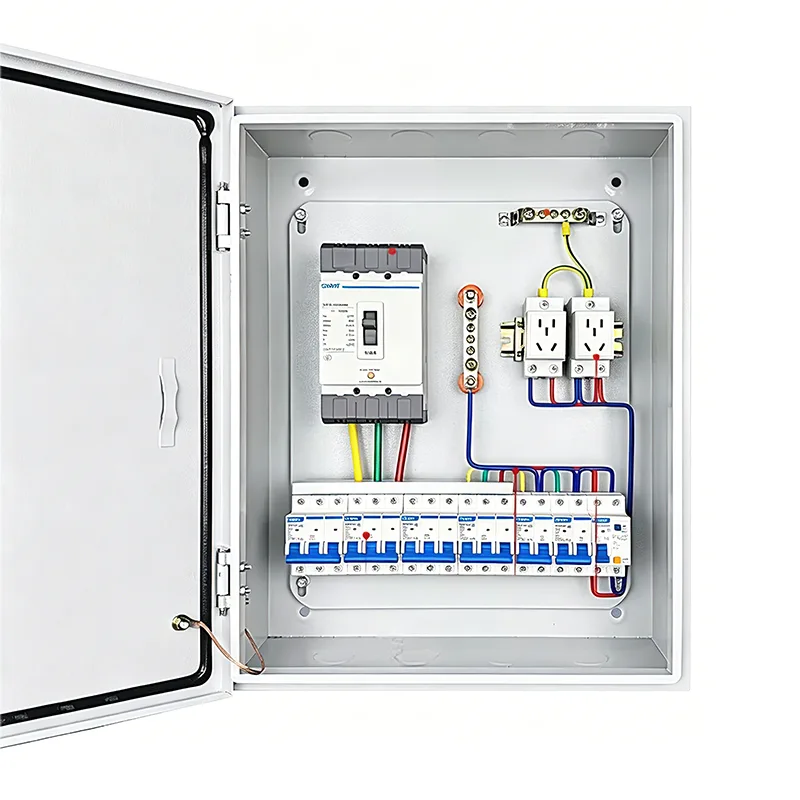

소형 배전함 세트

소형 완전한 배전함 세트는 소형 금속 캐비닛 내에 설치된 특정 회로 구성에 따라 다양한 전기 구성 요소를 통합합니다. 작지만 완전한 전력 시스템 장치입니다. Shangming은 이 제품의 공급업체이며 기타 다양한 유형의 배전 캐비닛 및 상자도 제공합니다.

제품 구성

Shangming의 소형 전체 배전함 세트는 고급 디자인과 안정적인 품질을 특징으로 합니다. 구성 요소 측면에서 이 시리즈는 단순히 여러 배전함의 집합이 아니라 전기 시스템 논리, 기능 분할 및 설치 조정을 기반으로 과학적으로 구성된 모듈형 장치 컬렉션입니다.

1. 박스 지원 시스템

이 부분은 상자의 물리적 보호를 담당합니다.

쉘: 일반적으로 냉간 압연 강판 또는 스테인레스 스틸로 만들어집니다.

장착 레일: 회로 차단기 및 기타 구성 요소를 빠르게 장착할 수 있도록 상자 내부에 수평으로 배열된 표준 금속 레일입니다.

패널: 문이 장착되어 있습니다. 맞춤형 보기 창 도어를 사용할 수 있으며 회로 차단기 작동 핸들만 노출되어 충전 부품과의 우발적인 접촉을 방지합니다.

2. 1차 유통 시스템

기본 배전 시스템은 배전을 처리하고 제어 및 보호 기능을 제공합니다.

주회로 차단기: 비상 정전 또는 유지 보수에 사용되는 전체 상자의 주 제어 스위치입니다.

소형 회로 차단기: 각 분기 회로에 과부하 및 단락 보호 기능을 제공합니다.

잔류 전류 장치(RCD): 전류 누출을 모니터링하고 감전 위험이 있는 경우 즉시 전원을 차단합니다.

서지 보호기: 낙뢰 또는 전력망 변동으로 인해 발생하는 순간적인 고전압을 흡수하여 다운스트림 정밀 전기 기기를 보호합니다.

3. 보조 및 모니터링 시스템

표시등: 작동 시 빨간색, 정지 시 녹색, 오류 시 노란색으로 현재 전원 상태를 표시합니다.

계량 장비: 전압, 전류 또는 전력 소비를 모니터링하기 위한 소형 DIN 레일 장착형 에너지 미터입니다.

터미널 블록: 외부 부하 케이블을 깔끔하게 연결하여 향후 유지 관리를 용이하게 합니다.

4. 전기 연결 및 액세서리

부스바: 빗 모양 또는 포크 모양의 구리 부스바는 지저분한 점퍼를 대체하여 회로 차단기 간의 연결을 보다 콤팩트하게 만들고 열 발생을 줄입니다.

접지 및 중성 부스바: 전용 구리 스트립을 사용하여 모든 회로의 중성선과 접지선을 중앙에서 연결합니다.

내부 배선 하니스: 전류 정격 요구 사항을 충족하는 난연성 전선은 명확한 전선 번호 표시가 있는 케이블 트레이를 통해 배선됩니다.

올바른 완전한 배포 상자를 선택하는 방법은 무엇입니까?

프로젝트를 시작하기 전에 전체 배전함 구성을 올바르게 식별하는 것이 중요합니다. 부적절한 선택은 기능적 중복, 비용 낭비, 설치 어려움 또는 향후 확장 제한으로 이어질 수 있습니다.

1단계: 애플리케이션 시나리오 및 부하 특성 정의

다음 질문을 확인해 주세요.

1. 어디에 사용되나요?

실내 건조 작업장 → IP40이면 충분

실외/펌프실/해변 → IP54/IP65, 스테인레스 스틸 재질 필요

2. 어떤 장비에 전원을 공급하나요?

조명/소켓: 단상, 저전류(32A 이하)

모터/용접 기계: 3상, 고전류(≥32A), 열 계전기/오염 물질 필요

스마트 장치: 24V DC, 통신 인터페이스 필요

3. 자동화된 제어가 필요한가요?

수동 시작/정지 → 기본 전원 박스

자동 로직/원격 모니터링 → PLC/HMI Box 필요

2단계: 전기 매개변수 계산 및 용량 결정

1. 총부하 추정

모든 전기 장비의 전력(kW)과 작동 전압을 나열하십시오. 어려움이 있는 경우 Shangming의 기술팀이 확인을 도와드릴 수 있습니다.

동시성 계수 Kx = 0.7–0.9를 고려하여 총 전류를 계산합니다.

예:

3 x 5.5kW 모터(380V) → 단일 모터 전류 ≒ 11A, 총 전류 ≒ 3 × 11 × 0.8 = 26.4A;

조명 5kW(220V) → 전류 ≒ 23A;

주요 수신 라인은 ≥63A를 권장합니다.

2. 분기회로 계획

각 유형의 부하에는 간섭을 피하기 위해 독립적인 회로가 있어야 합니다. 단일 회로 전류는 회로 차단기 정격 값의 80% 이하입니다.

중요장비는 별도의 회로+UPS를 구비하는 것이 좋습니다.

3단계: 엔클로저 수와 조합 결정

간단한 시나리오: 통합 인클로저 1개

중간 규모의 복잡한 시나리오: 엔클로저 2~3개

높은 복잡성 및 높은 보안 요구 사항: 엔클로저 3~6개

4단계: 보호 수준 및 재료 선택

Shangming의 제품은 IP30에서 IP66까지의 보호 수준을 제공하며 재질에는 냉간 압연 강철과 스테인리스 스틸이 포함됩니다.

안전 및 지능 요구 사항이 있고 특정 설치 위치를 기반으로 향후 유지 관리의 편의성을 향상해야 하는 경우 당사에 문의하십시오. Shangming은 타당성을 검토하고 도면 및 기술 요구 사항을 기반으로 영업일 기준 1~2일 이내에 견적과 샘플을 제공합니다.

FAQ

Q: 단일 대형 캐비닛 대신 소형 배전함 세트를 선택하는 이유는 무엇입니까?

A: 작고 완전한 배전함은 실제 필요에 따라 다양한 기능의 인클로저와 유연하게 결합될 수 있습니다. 일부 케이블과 구성요소는 공장에서 사전 통합되어 있어 현장 설치가 더 간단하고 빠르며, 좁거나 불규칙한 공간에 적합합니다. 유지 관리 중에 기능 구역이 명확하게 정의되어 문제 해결 및 수리가 용이합니다.

Q: 일일 유지보수 및 점검은 어떻게 수행합니까?

A: 모든 회로 차단기 및 접촉기의 작동 상태를 분기별로 점검하여 과열이나 헐거움이 없는지 확인하십시오.

인클로저 내부, 특히 냉각팬과 필터에 쌓인 먼지를 정기적으로 청소하십시오. 도어 프레임 씰의 노후화 및 균열 여부를 확인하고 필요한 경우 교체하십시오.

추적성을 위해 각 유지보수 후에 검사 결과와 시정 조치를 기록하십시오.
